一、系统设计

1、以真实无线通信系统为工程案例，将系统中“信源编码与时分复用”，“信道编码与数字调制”，“射频上变频与天线发射”，“天线接收与射频下变频”，“数字解调与纠错译码”，“解复用与信源译码”6个单元有机组合，构成真实的无线通信系统；

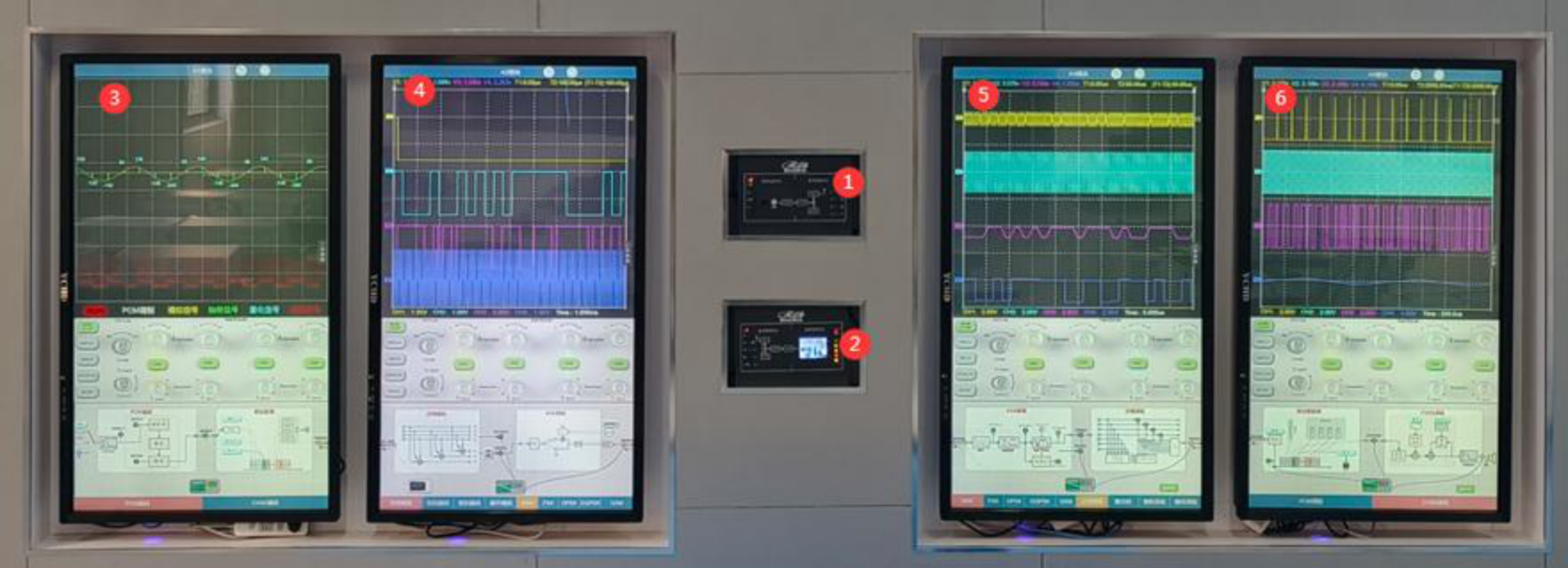

2、系统通过6个65寸触摸液晶屏实时动态展示6个单元信号变换过程及主要节点时域和频域信号；

3、教师可在线加载（设计软件）、暂停、缩放、投影讲解系统各单元作用与相关通信电路（算法）性能；

4、学生能在各单元对应的框图上切换工作模式（通信制式）、配置工作参数、观测实时语音信号变换流程，深刻体会不同制式数字通信的工作原理。

二、单元功能

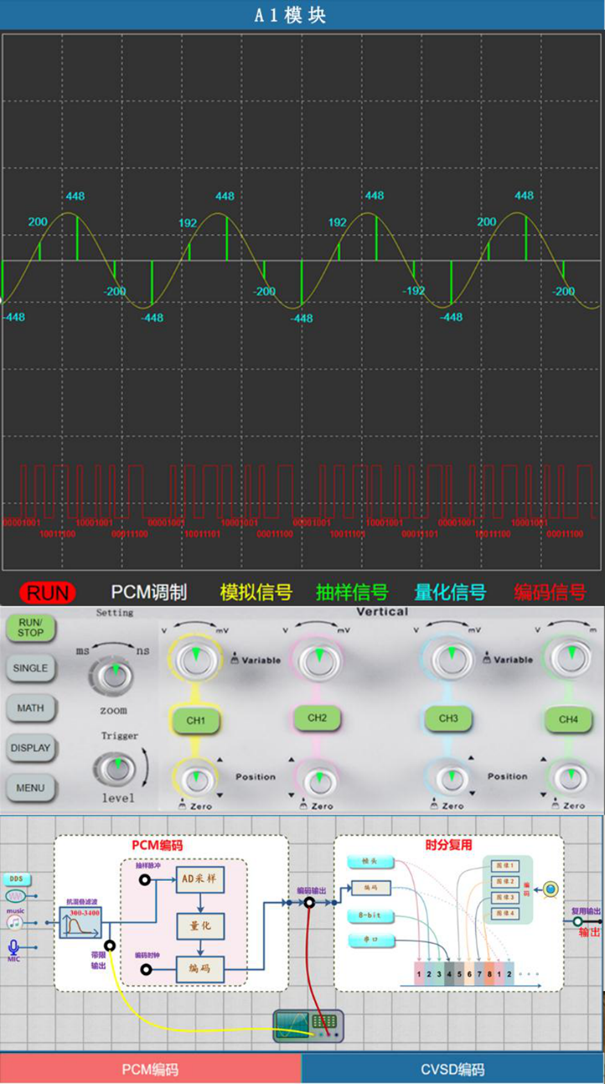

1、信源编码与时分复用单元：可选PCM、CVSD信源编码；信源可选：音乐、单音、麦克；PCM编码可解析：带限、抽样、量化、编码过程；CVS可解析：速率、量阶、量化噪声；时分复用可设置：帧头、时隙数据；

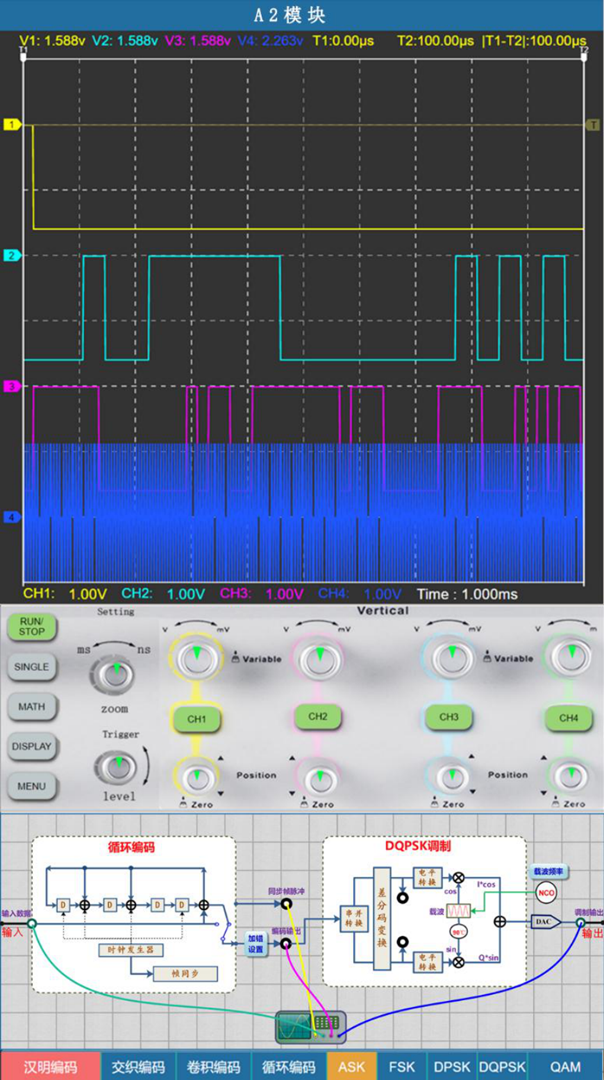

2、信道编码与数字调制：信道编码可选：汉明、交织、循环、卷积；信道模拟：编码数据可加错；数字调制可选：ASK、FSK、DPSK、OQPSK、QAM；数字调制载波频率可设；

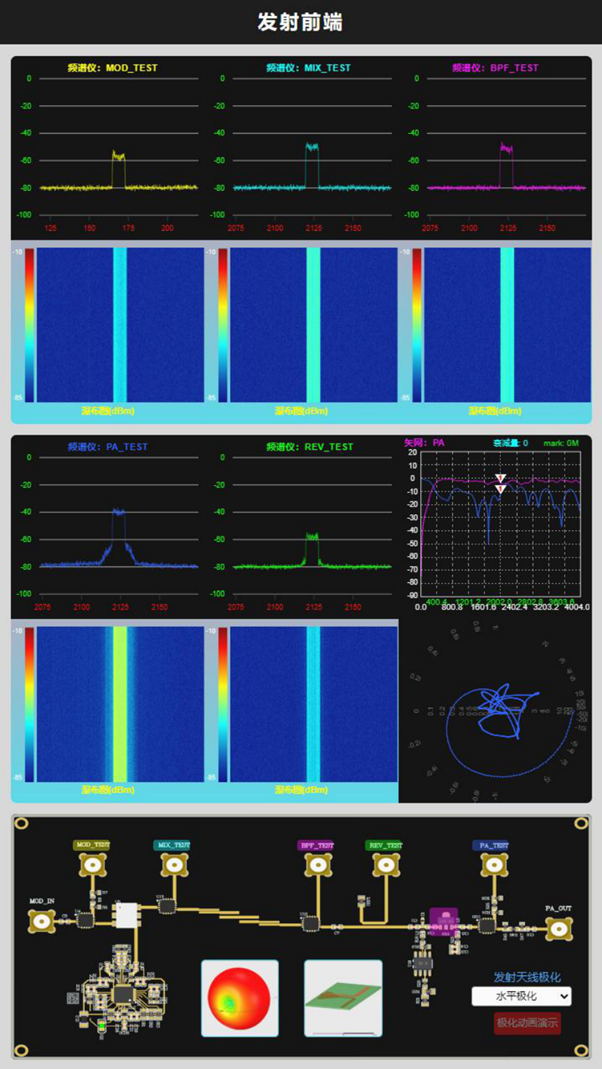

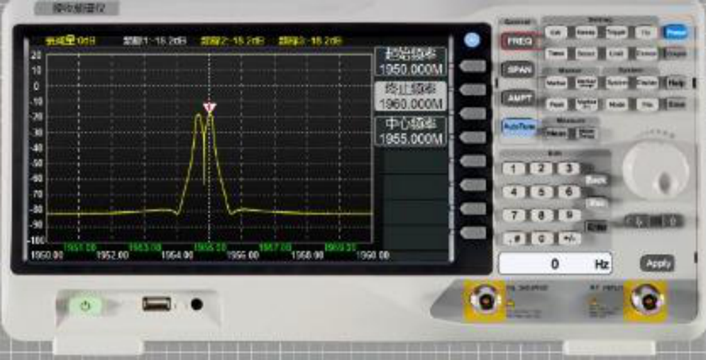

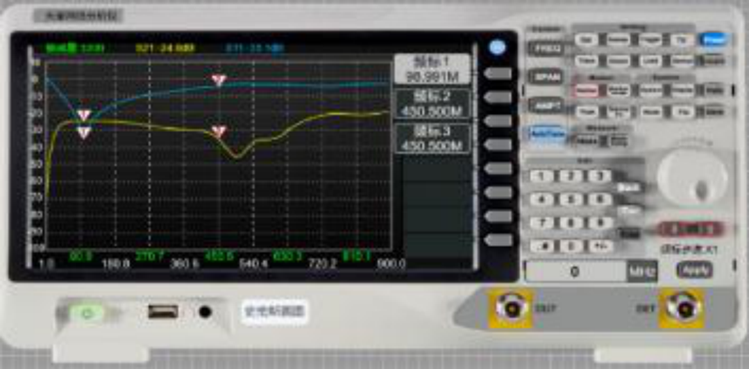

3、射频上变频与天线发射：可观测射频发射电路频响、S参数、阻抗圆图；可设置发射天线类型、极化方式；内嵌虚拟频谱仪与矢量分析仪；

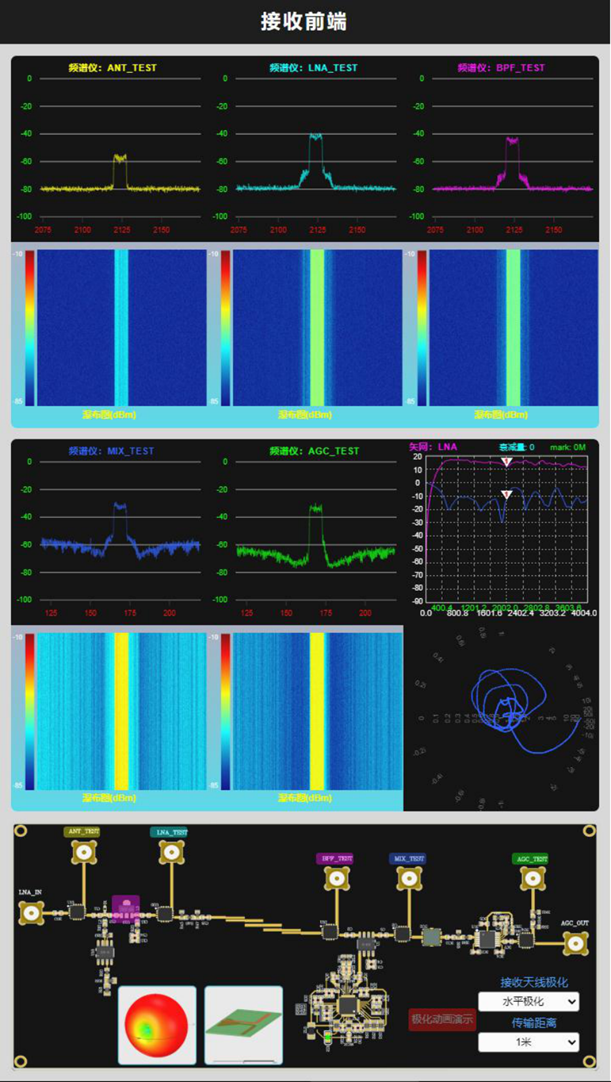

4、射频下变频与天线接收：可观测射频接收电路频响、S参数、阻抗圆图；可设置接收天线类型、极化方式；内嵌虚拟频谱仪与矢量分析仪；

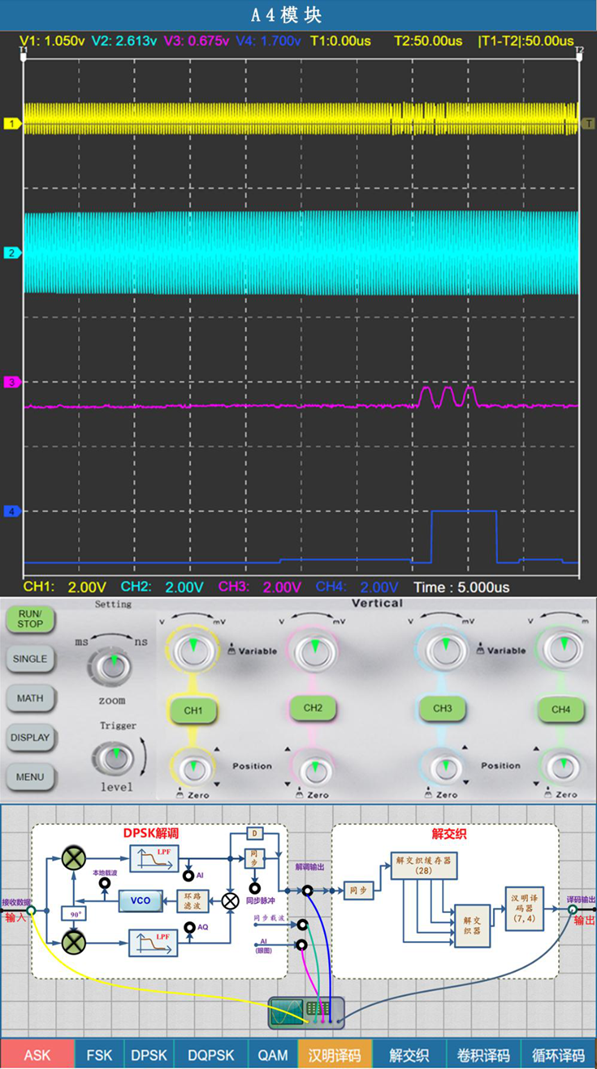

5、数字解调与信道译码：载波频率、相位可设，可观察PSK相位模糊；相干后I和Q路滤波信号可测，可显示眼图；信道译码可选纠错与未纠错输出，验证纠错性能；

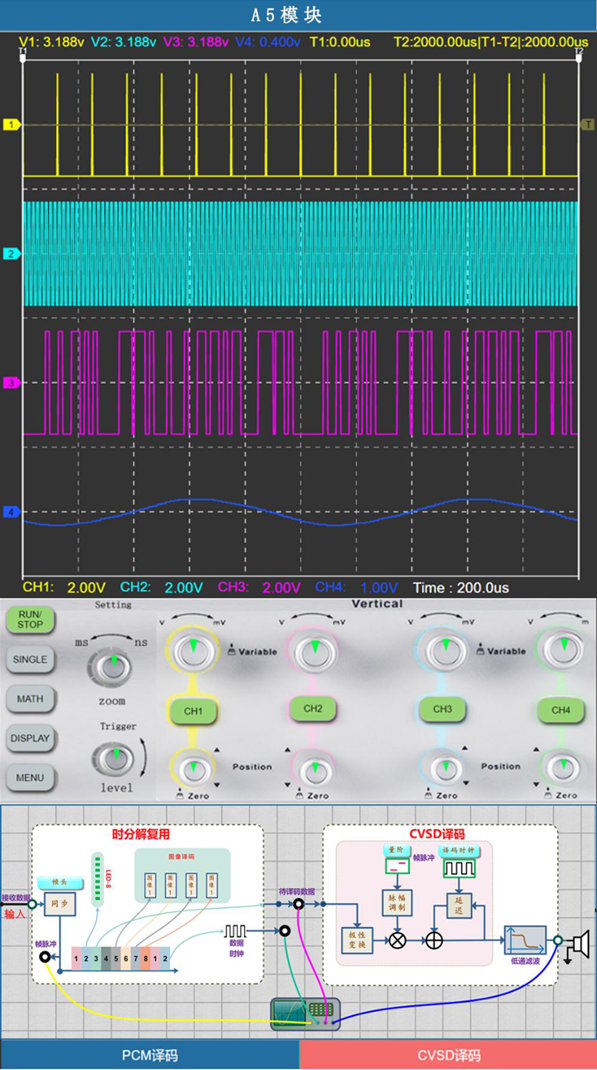

6、解复用与信源译码：帧头可设，验证前后向保护；CVSD译码速率与量阶可设；

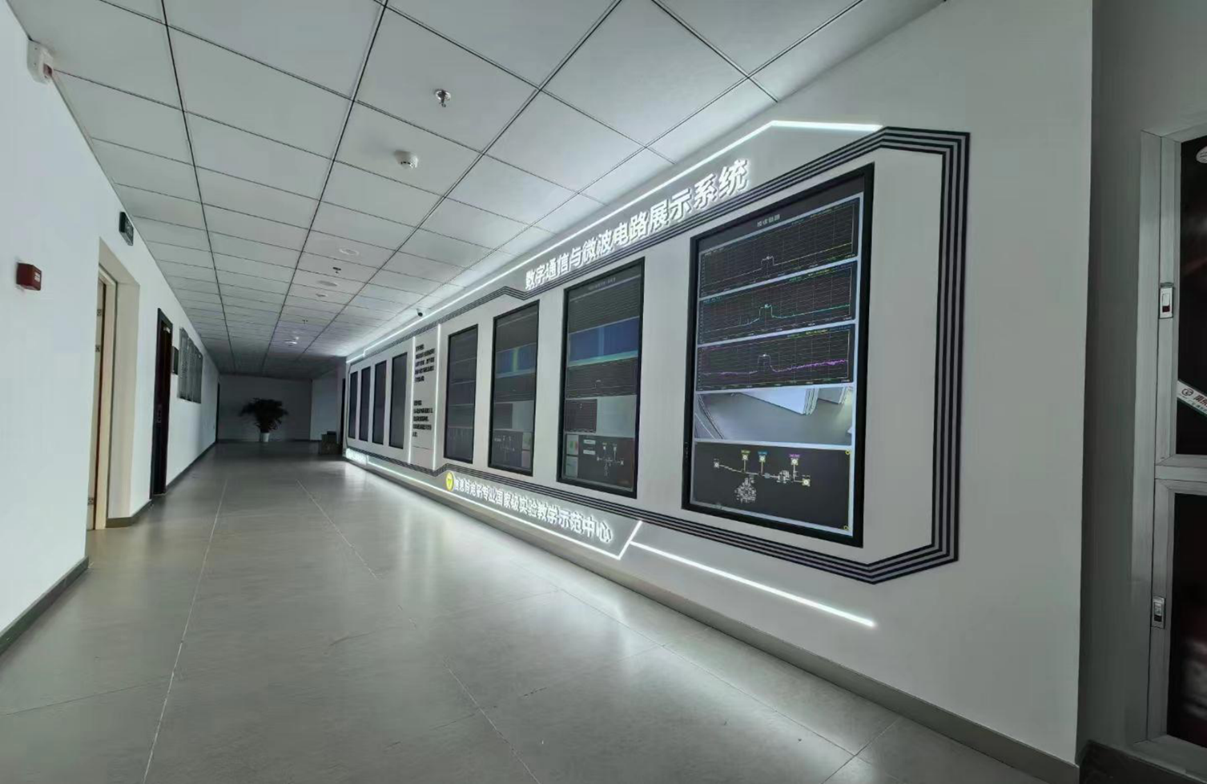

三、建设效果

东南大学数字通信、微波电路与系统工程应用案例展示系统

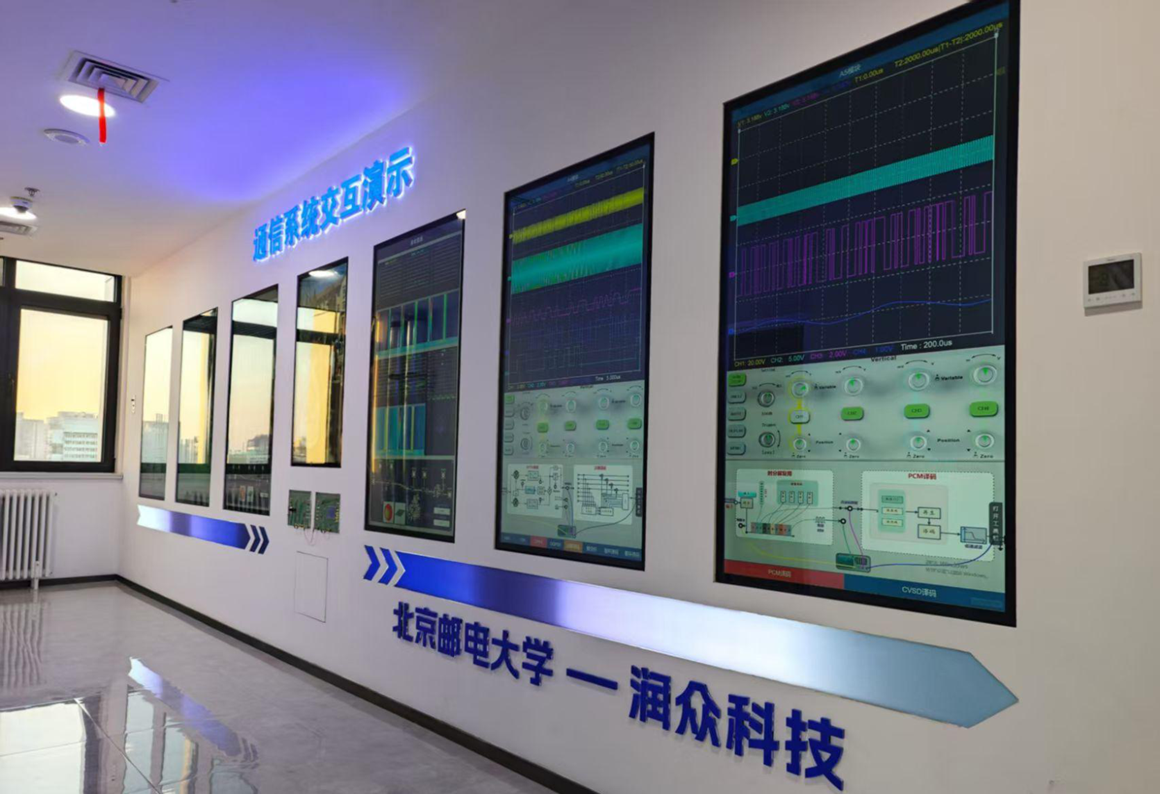

北京邮电大学数字通信、微波电路与系统工程应用案例展示系统

 注：需要完整解决方案或申请<试用账号>，请致电我公司（025-84585075）或发邮件到njrzkj@126.com获取。
