一、总体要求

医疗传感器在线实验平台主要面向电子信息工程、生物医学工程、临床医学、医学影像学、仪器仪表等专业开设《生物医学传感器与仪器》、《医用电子学》、《传感器技术及应用》、《医学信号处理》、《医疗仪器设计与开发》等课程教学、实验、示教的需要而设计，也可用于传感器技术类课程的课题设计和毕业设计。

实验平台支持学生线上线下实验或教师课堂示教；在线操作软件基于B/S架构，支持用户在浏览器上浏览各模块硬件电路拓扑结构、在线查阅实验课件、在线检测模块状态、在线拖动器件与配置器件参数、在线调理电路搭建连线、在线实时电压检测、在线实时波形观测、在线实验数据记录与导出、在线实验数据分析和测量应用、在线支持数字型模块单片机二次开发。

二、系统特点

1、1 个主控模块 + 8 大医疗传感器模块，磁吸接口插拔便捷，网线直连电脑，连接简单。

2、传感器模块分两类：模拟型（心电、肌电、呼吸、温度）、数字型（脑电、血压、血氧、GPS），覆盖主流医用传感器。

3、模块电路丝印清晰，预留测量针方便实测；主控带 4.3 寸触摸屏，支持参数配置、信号采集、数据校准存储，保障实验精度与可靠性。

4、B/S 架构，浏览器操作即可完成线上 / 线下实验、课堂示教，本地电脑仅需装 Java 环境、配置 IP。

5、核心功能：浏览课件、检测设备与网络状态；在线查看电路拓扑、搭建调理电路；虚拟仪器测试（波形、幅度谱等）；数据记录、导出与分析；数字型模块支持单片机程序二次开发在线加载；线上实验实时同步实物数据。

三、产品图片

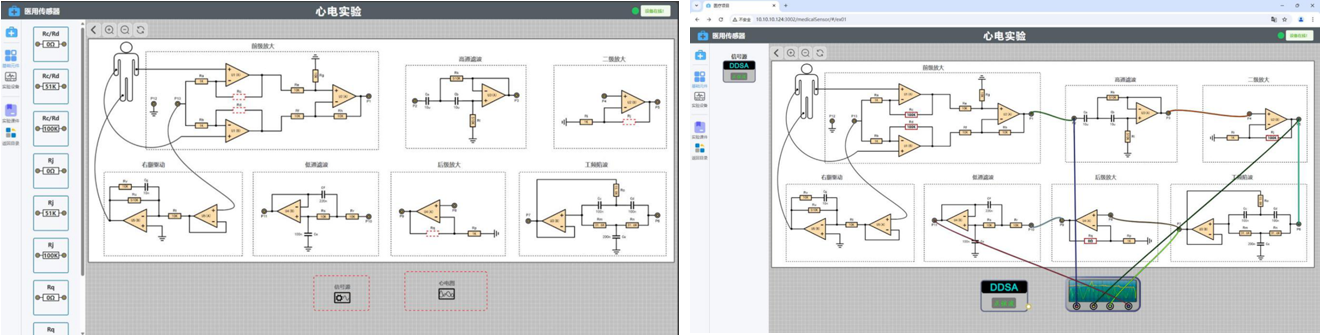

             初始界面（心电实验）                                                                参数配置后人体激励界面（心电实验）

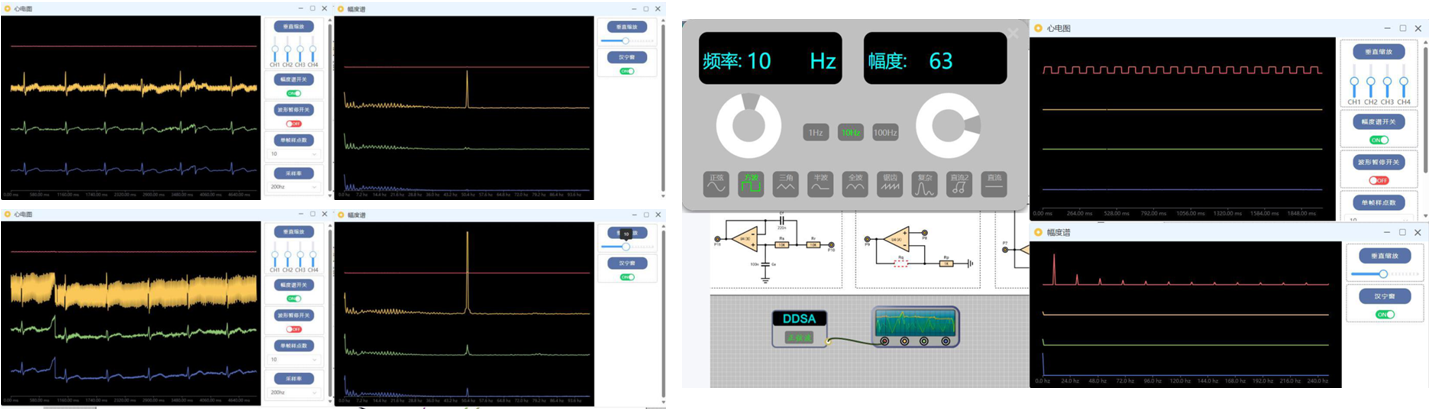

接/不接右腿驱动电路的人体激励各电路环节的心电图和幅度谱（心电实验，右键数据导出到excel）、内置信号源配置界面及波形显示界面

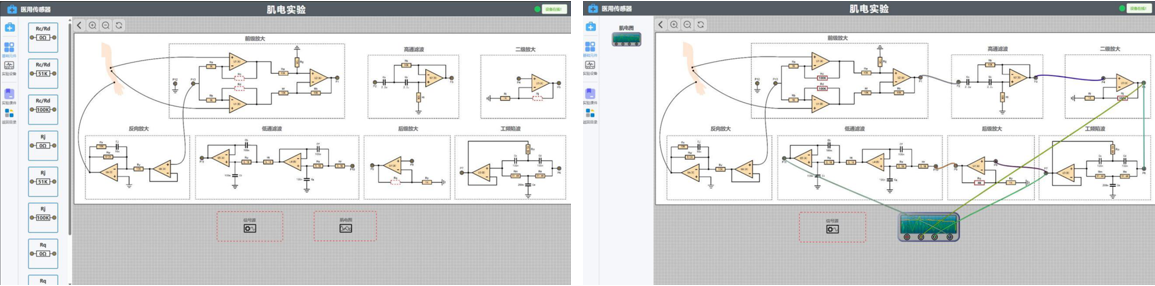

初始界面（肌电实验）、参数配置后人体激励界面（肌电实验）

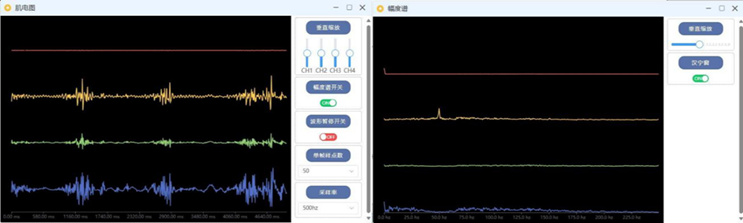

人体激励各电路环节的肌电图和幅度谱（肌电实验，右键数据导出到excel）

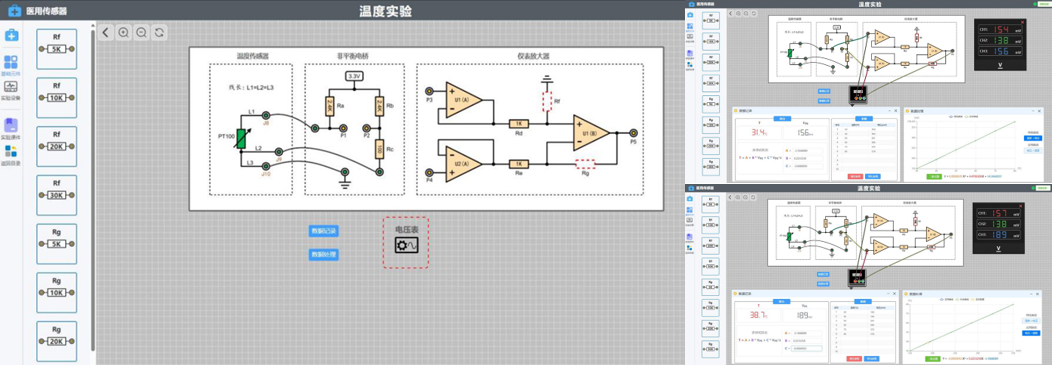

初始界面（温度实验）、电压测量/数据记录/数据导出/数据处理（温度实验，特性曲线）

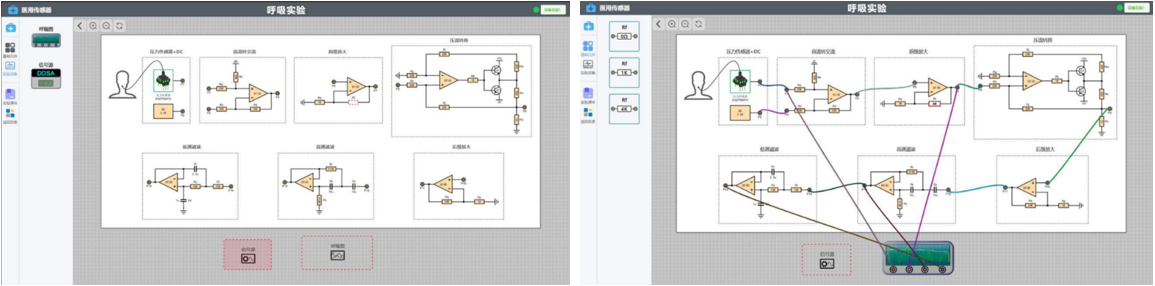

初始界面（呼吸实验）、参数配置后人体激励界面（呼吸实验）

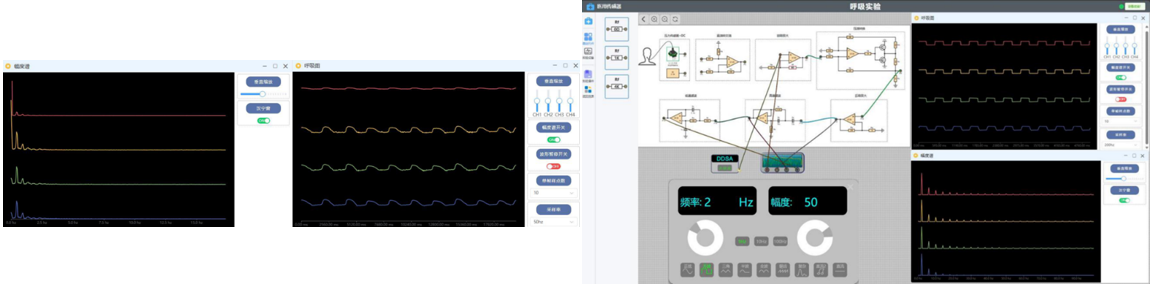

人体激励各电路环节的心电图和幅度谱、信号源激励各电路环节的心电图和幅度谱（呼吸实验，右键数据导出到excel）

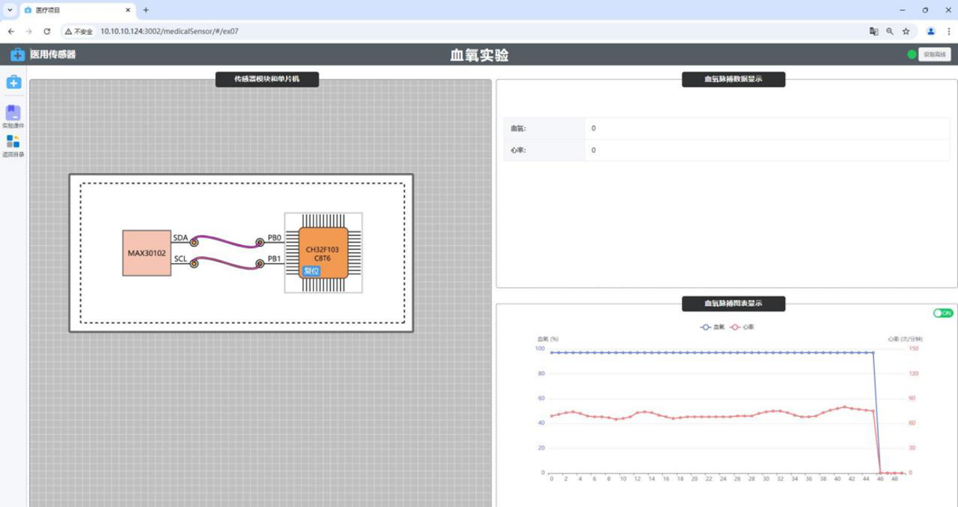

电路搭建/解析后数据显示/二次开发界面（血氧实验）

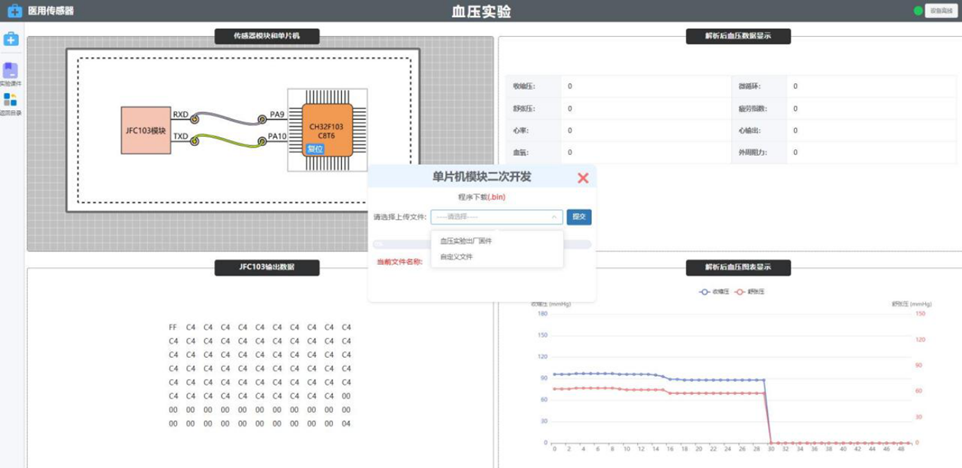

电路搭建/原始数据/解析后数据显示/二次开发界面（血压实验）

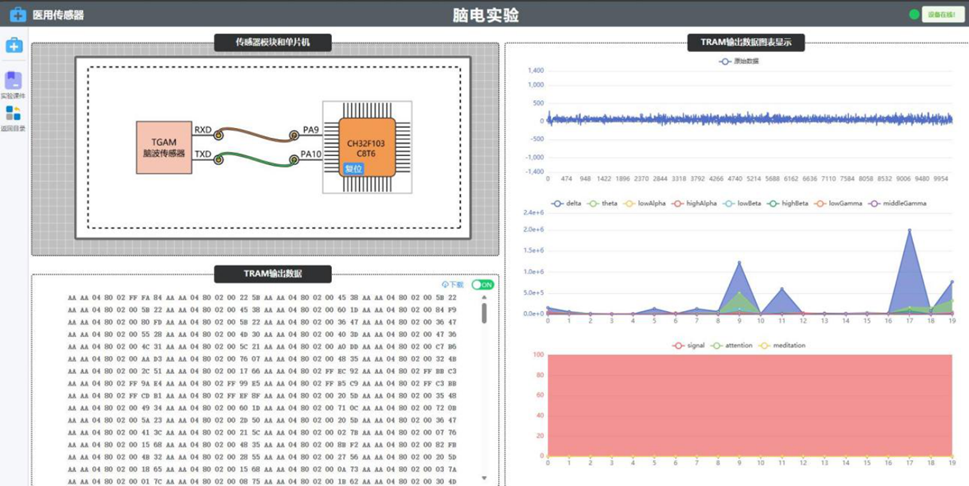

电路搭建/原始数据/解析后数据显示/二次开发界面（脑电实验）

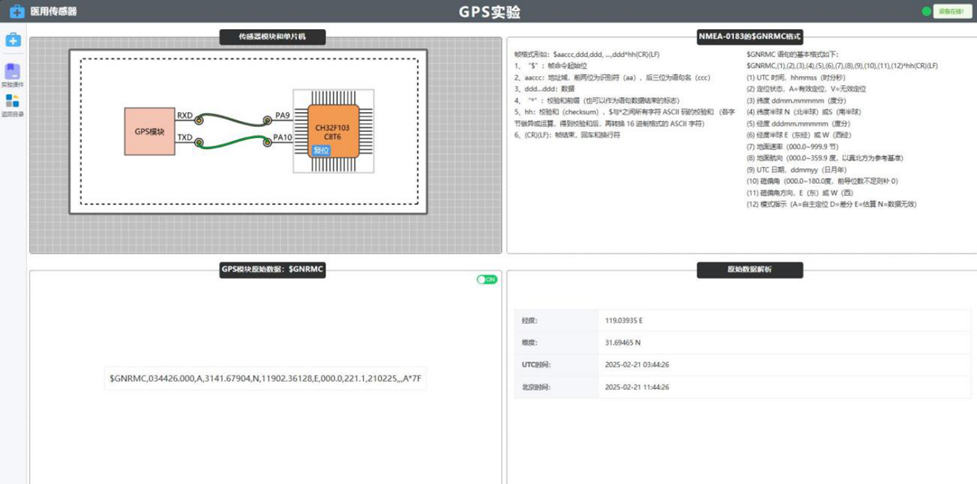

电路搭建/原始数据/解析后数据显示/二次开发界面（GPS实验）

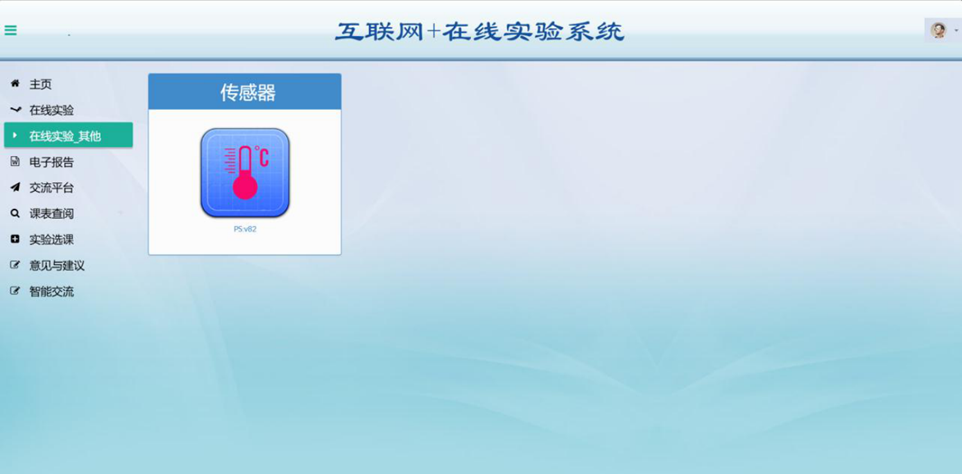

线上实验网管平台

四、设备配置

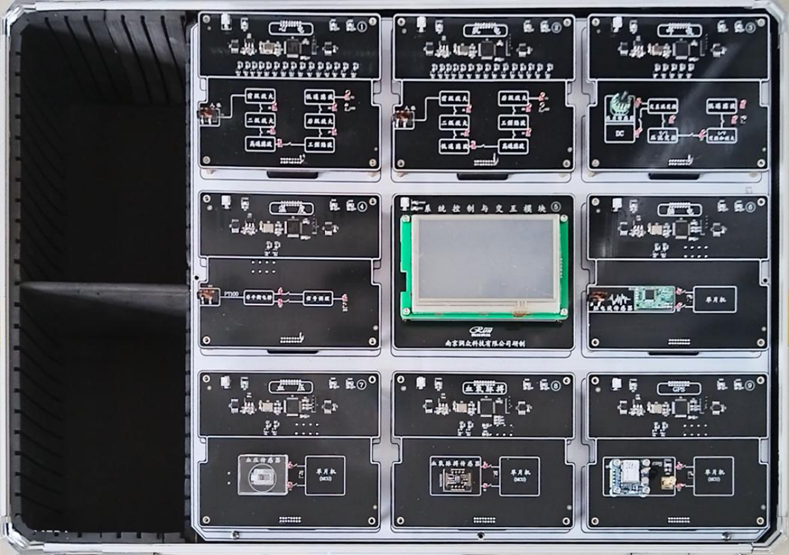

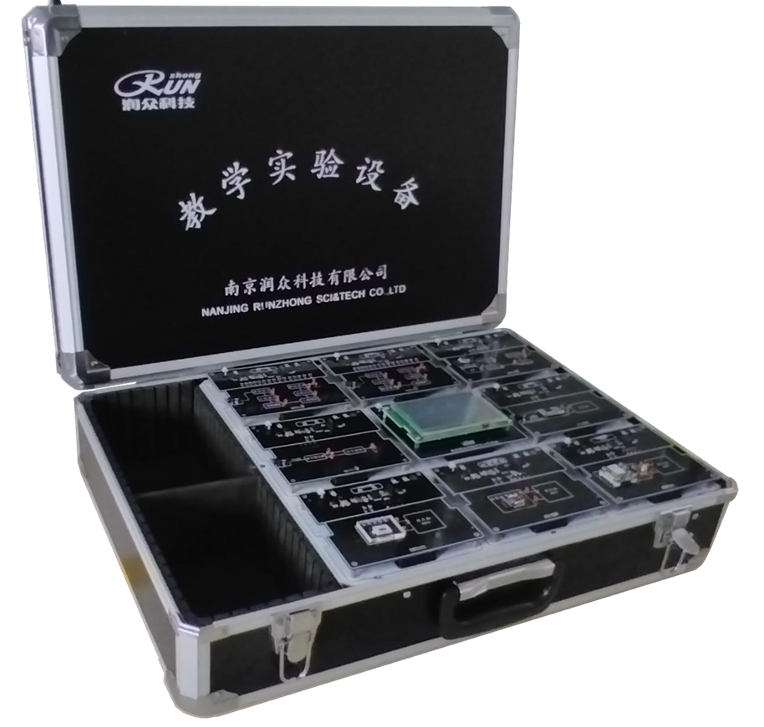

1、在线医疗传感器实验平台，包含一个主控模块和8个传感器实验模块（其中呼吸模块、血压模块、血氧模块、脑电模块、GPS模块已经安装传感器）。

2、外置传感器和附件：铂电阻（PT100）、心电导联、肌电导联、呼吸面罩及管道、脑电头戴、GPS天线。

3、激励源：独立温控器（选配）。

4、在线实验操作平台。

5、在线实验网管平台。

6、机柜与网络设备：1个G2642，42U机柜；1个24口网络交换机；若干网线；服务器配置：硬件配置：Intel至强E3-1225V6处理器，集成显卡，8G ECC内存，1T sata 7200rpm硬盘，支持Raid 0/1，千兆以太网口，标配250W单电源，windows server 2012 R2系统。

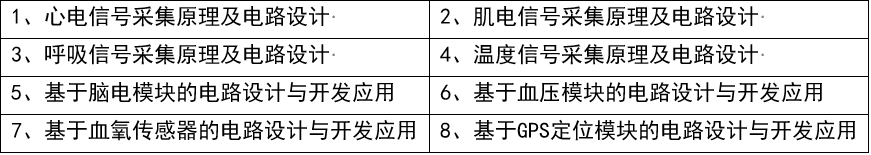

五、实验项目

注：需要完整解决方案或申请<试用账号>，请致电我公司（025-84585075）或发邮件到njrzkj@126.com获取。
