一、特点

1、 可供电子信息专业学生进行：电子系统综合、单片机、FPGA、嵌入式等课程的综合        实验和贯穿电子技术课程群知识点的工程应用案例开发设计；
2、 以数字示波器等测试仪器为工程案例，将测试仪器模拟前端、人机交互、数据采集 与处理、波形显示等单元设计成可插拔式模块，学生能沉浸式各种功能模块和各种      算法软件；
3、 开放式实验平台两个单元“测试仪器模拟前端”、“测试仪器数据采集与显示”既能      单独使用进行原理实验，又能通过磁吸座对接设计多种测试仪器（DDS信号源、数     字示波器、频谱仪、频率计、扫频仪、直流电压电流表、毫伏表等）；

二、平台功能

1、测试仪器模拟前端单元功能

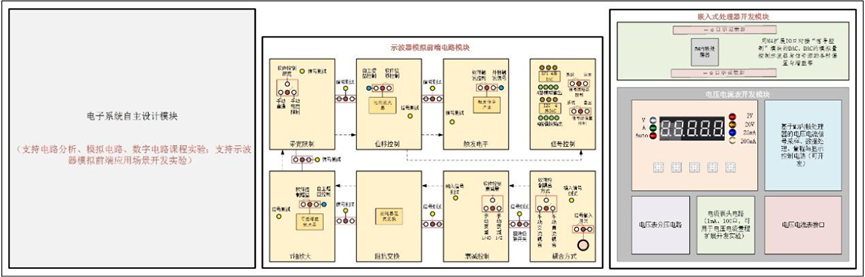

测试仪器模拟前端框图

测试仪器前端含6大模块：电路分析实验、模拟电路自主设计、数字电路自主设计、单片机开发、直流电压电流表开发，及8个示波器模拟前端（含耦合、衰减等8项功能）。各模块支持对应课程原理实验及场景应用设计；单片机模块可实现示波器控制及多仪器测量显示；直流电压电流表模块与电路分析模块配合实现量程扩展；示波器模拟前端模块培养学生器件选型、电路调测及问题解决能力。

2、测试仪器数据采集与显示单元

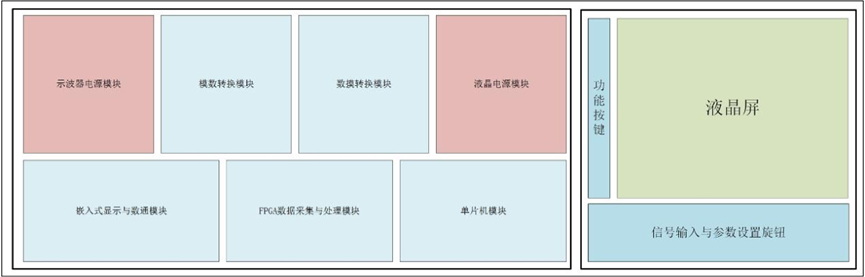

测试仪器数据采集与显示框图

测试仪器数据采集与显示单元含7大模块：示波器电源、模数转换（8位200MSPS）、数模转换（14位125MSPS）、液晶电源、单片机、FPGA、嵌入式。电源模块支持自主设计DCDC电路替换；ADC/DAC模块通过FPGA实现采样、信号生成；单片机负责人机交互，FPGA处理信号采集分析，嵌入式模块实现数据读写、液晶驱动显示，均支持自主设计软件替换固件。

三、实物模块

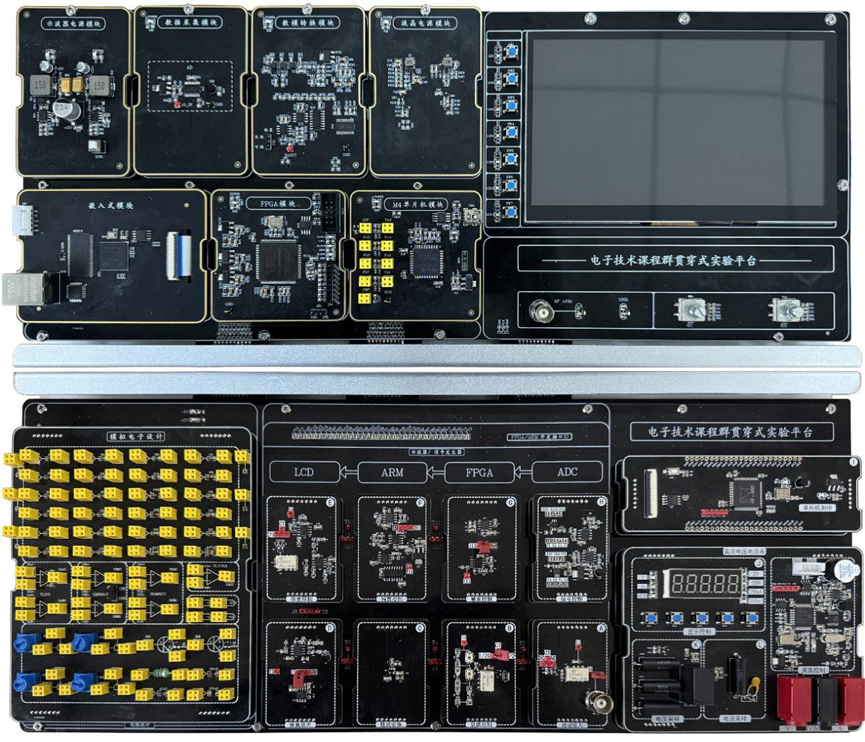

“测试仪器模拟前端”和“测试仪器数据采集与显示”两个单元通过磁吸座对接，构成开放式电子技术课程群实验平台；

开放式电子技术课程群实验平台

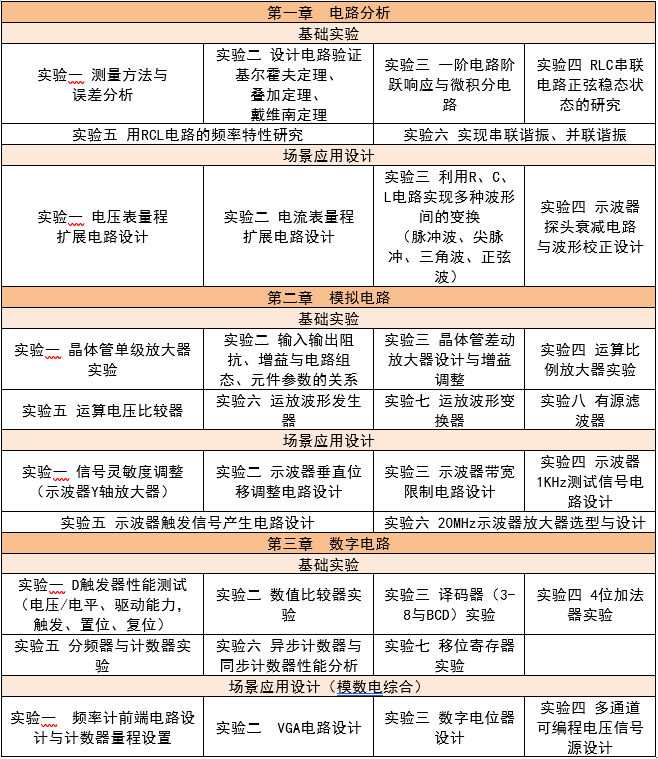

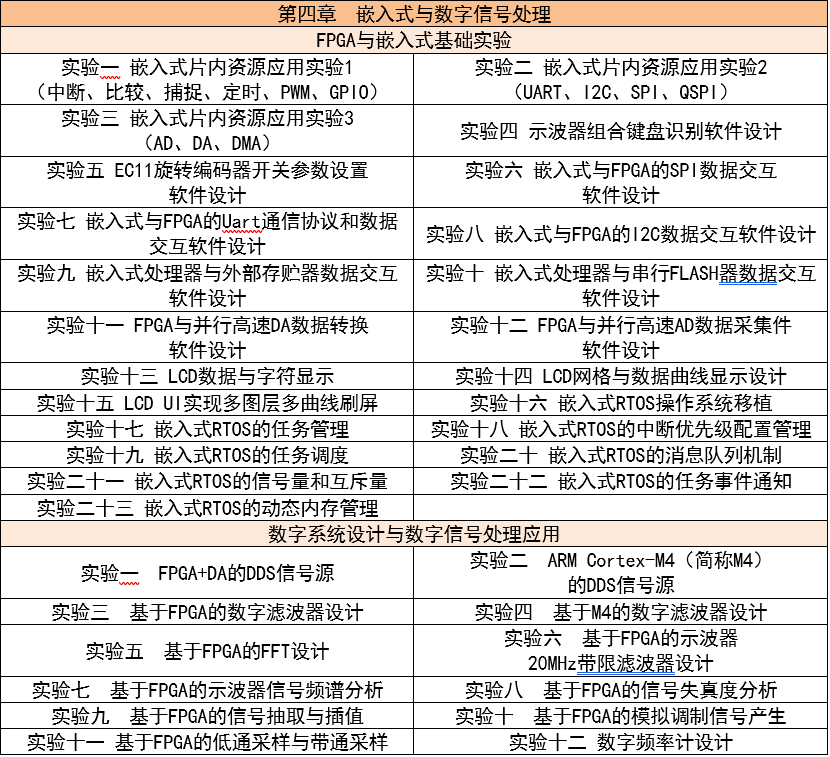

四、支持实验内容

 注：需要完整解决方案或申请<试用账号>，请致电我公司（025-84585075）或发邮件到njrzkj@126.com获取。
