一、总体要求

射频微波个人实验室主要面向通信工程、电子工程、微波工程等专业开设《微波技术》、《微波器件》、《微波电路》、《微波通信》、《天线》等课程教学、实验、示教的需要而设计，也可用于微波技术类课程的课题设计和毕业设计。

每套设备均支持学生线上线下实验或教师课堂示教；在线操作软件基于B/S架构，支持用户在浏览器上进行在线微波模块拖放、在线微波电路连线、在线微波系统搭建、在线模块测量、在线信号测量、在线电磁波仿真等，非涂鸦式连线；

二、系统特点

1、便携仪表式设计，内嵌射频微波单元电路、信号矩阵、工控 PC 及 B/S 架构在线频谱仪 / 矢量网络分析仪，支持原理验证、系统搭建、模块测试及多场景工程实训。

2、适配线上线下实验与课堂示教，B/S 架构软件支持浏览器端模块拖放、电路连线、系统搭建、测量及仿真，支持滤波器、数控衰减器等模块旁路跨接。

3、采用集成及可编程芯片，兼顾系统性能与射频芯片使用能力培养。

4、模块支持单独测试或系统接入，助力理解微波系统构成及模块作用。

5、配备扩展 SMA 接口，可串接替换自主设计模块，实现达标测试与性能比对。

6、收发系统搭载数字锁相振荡器，35MHz～4400MHz 连续可调（最小步进≤100KHz），支持≥20 个信道，实验组间互不干扰。

7、提供 ADS 软件配套的微波无源 / 有源电路设计与仿真实例。

8、预留外部中频 I/O 端口，可搭建射频收发前端，实现调制中频信号的频谱搬移、收发及解调还原。

三、产品图片

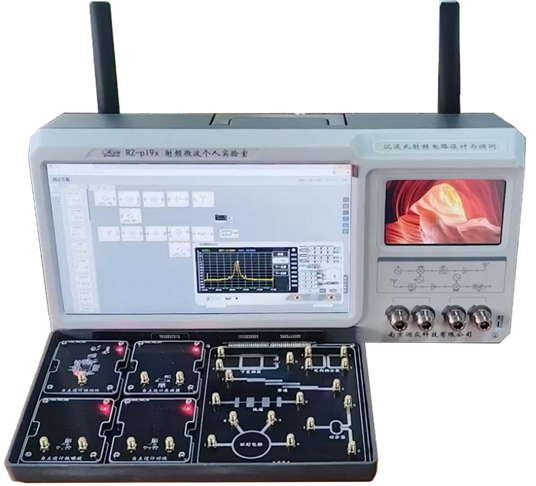

射频微波个人实验室

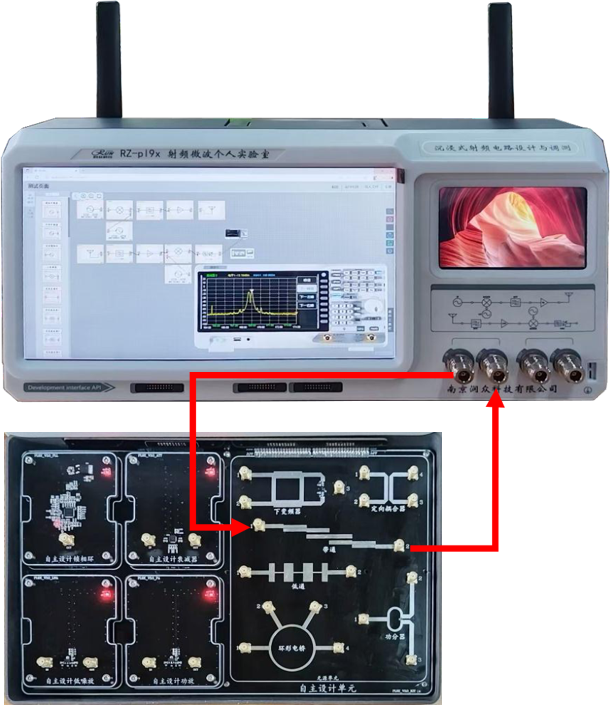

自主设计模块替换示意图

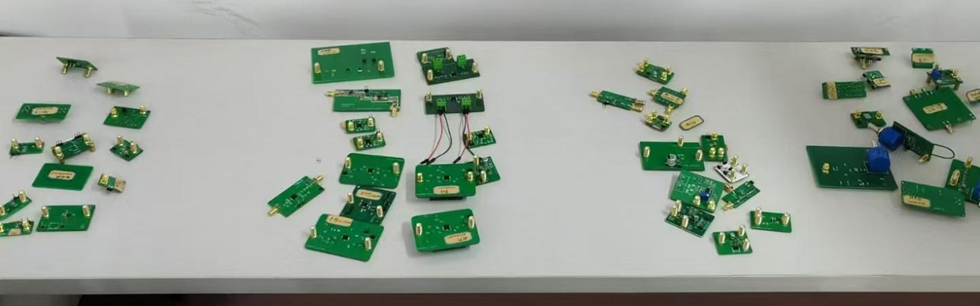

自主设计模块

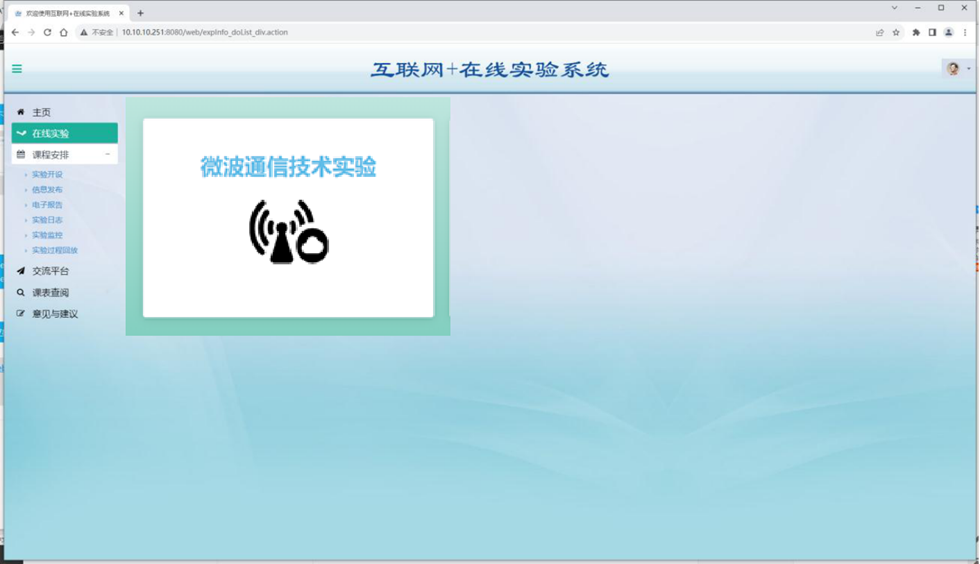

线上实验网管平台

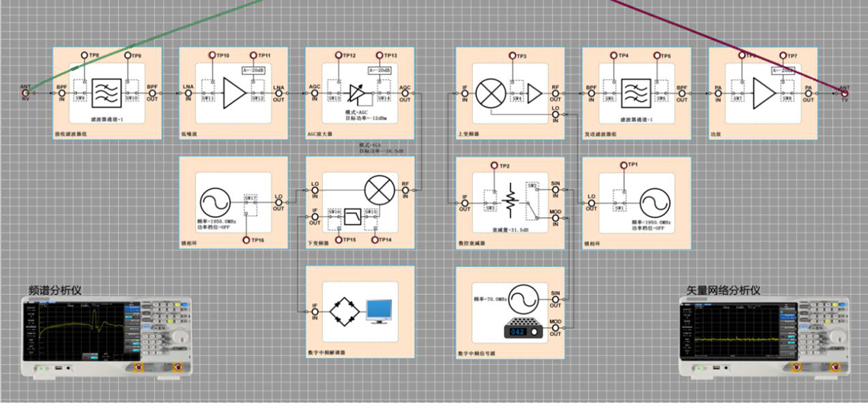

线上实验操作平台

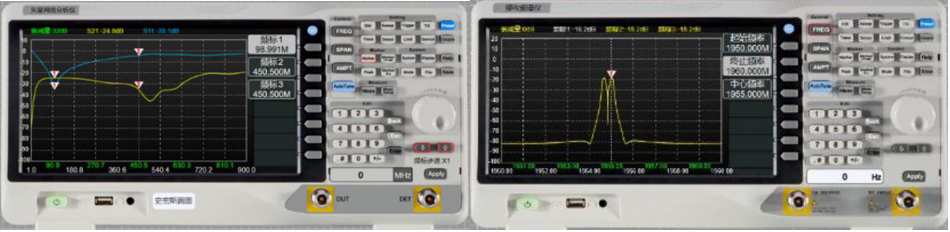

虚拟频谱与矢量网络分析仪

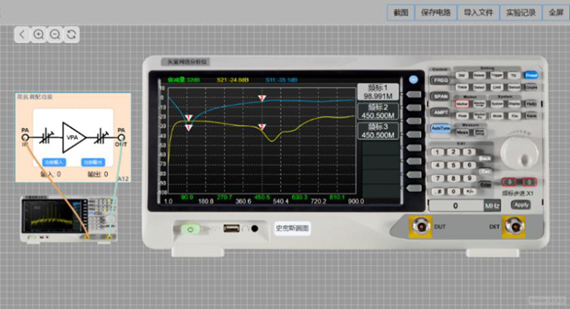

线上S参数测量

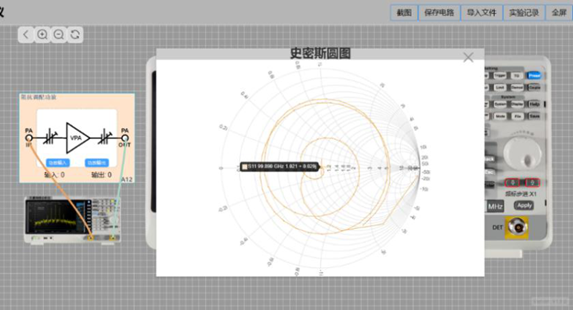

线上阻抗匹配调测

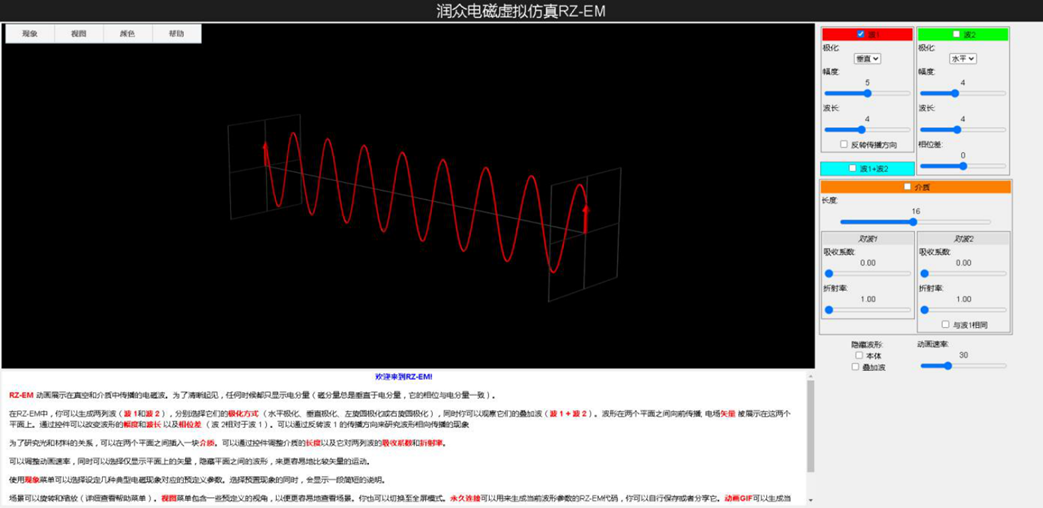

B/S架构电磁波特性分析虚拟仿真软件

四、设备配置

发射系统模块配置：模拟中频源、发送锁相环、上变频器、发送滤波器组、功放等。

接收系统模块配置：接收滤波器组、低噪放、下变频器、接收锁相环、AGC/VGA放大器等。

B/S架构嵌入式在线矢量网络分析仪；

B/S架构嵌入式在线频谱仪；

微带天线：阿基米德螺旋天线、准八木天线、半波偶极子天线、二单元矩形阵列天线； 内嵌B/S架构电磁波特性分析虚拟仿真软件；

三维天线支架；

配有实验说明书，详细介绍设备使用方法。

配有实验指导多媒体，图文并茂，方便实验教学。

在线实验网关平台（选配）；

在线实验操作平台（选配）；

机柜与网络设备（选配）：1个G2642，42U机柜；1个24口网络交换机；若干网线；服务器配置：硬件配置：Intel至强E3-1225V6处理器，集成显卡，8G ECC内存，1T sata 7200rpm硬盘，支持Raid 0/1，千兆以太网口，标配250W单电源，windows server 2012 R2系统。

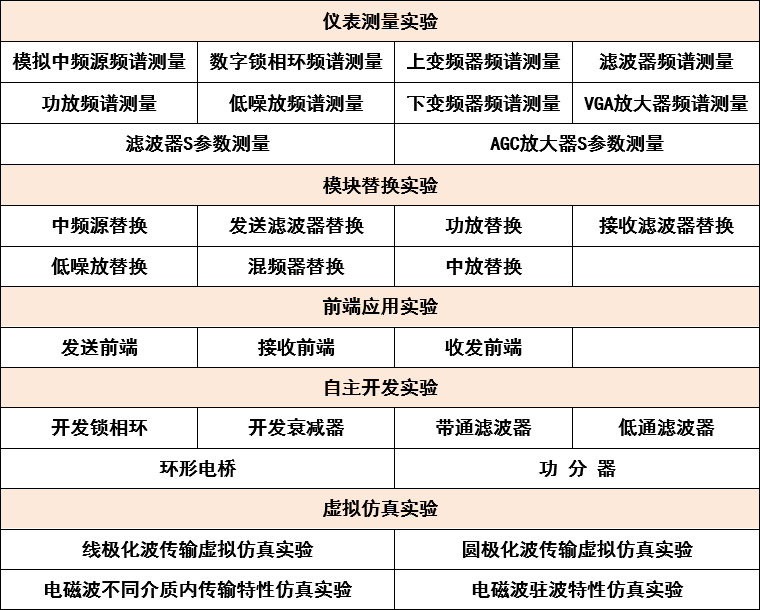

五、实验项目

 注：需要完整解决方案或申请<试用账号>，请致电我公司（025-84585075）或发邮件到njrzkj@126.com获取。
