一、简述

数智化数字电路实验平台基于可编程逻辑器件、嵌入式技术、虚拟仪器技术、网络传输等技术，能实现： 74系列芯片映射功能、实验过程数字化功能、电子报告生成功能、教师在线监测功能、实验过程回放功能

二、实物平台

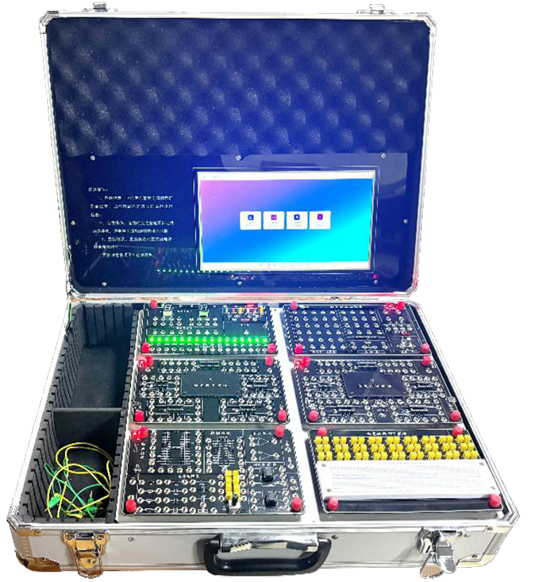

数智化数字电路实验平台

三、技术参数

实验平台模块化结构，标配6个模块、1个嵌入式处理器与数据采集卡、1个11.6寸人机交互液晶屏；

1、 实验模块

⑴ 集中测试模块：

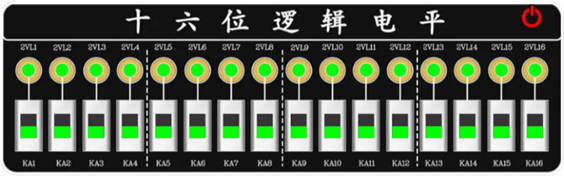

① 16位逻辑电平测试接口，在液晶上操作拨码开关即可改变输出电平；

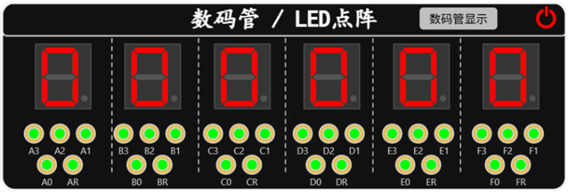

② 6位数码管/点阵接口在液晶上对应6数码管，集成BCD-七段数码管显示译码器；

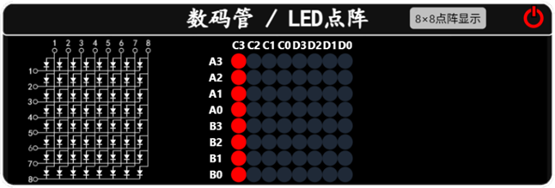

③ 6位数码管接口在液晶上映射为8*8点阵；

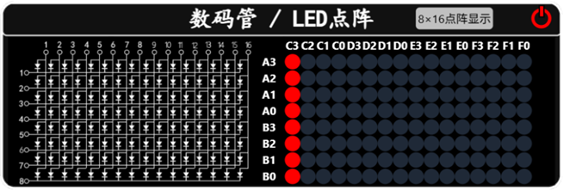

④ 6位数码管接口在液晶上映射为8*16点阵；

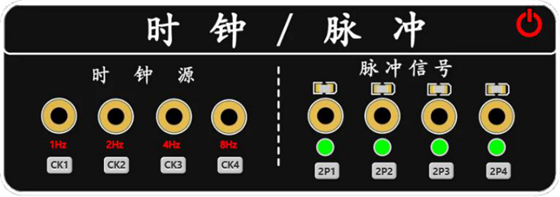

⑤ 4路时钟信号输出接口，在液晶上可设置产生1Hz、2Hz、4Hz、8Hz、1KHZ、10kHz、1MHz等多种时钟信号，时钟源支持脉冲1Hz-1MHz可调；

⑥ 4路脉冲信号输出接口，脉冲信号的输出正脉冲或负脉冲可在液晶设置，亦可两个输出两个联动触发的正负脉冲；

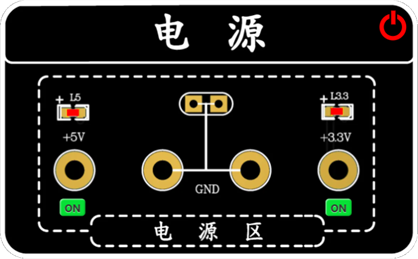

⑦ 能在液晶上控制+5V和+3.3V电源输出；

⑵ 公共显示模块：16位逻辑电平显示LED，高低电平三套分别用三种颜色显示发光管区分；2位共阴极数码管显示电路，数码管的ABCDEFGH引脚全部开放；8位逻辑分析仪；2路逻辑笔；1路模拟信号源。

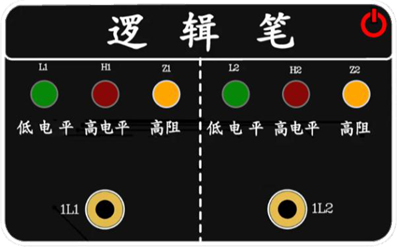

2路三态逻辑笔测量电路

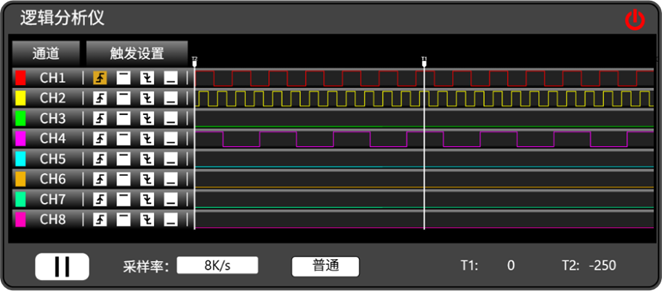

8路逻辑分析仪

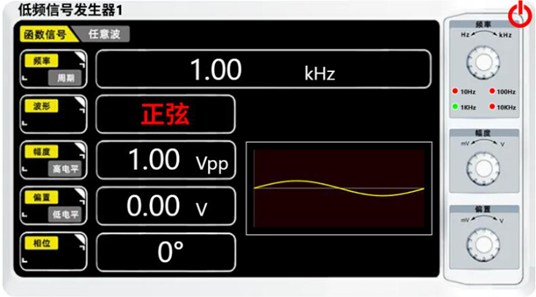

低频信号源

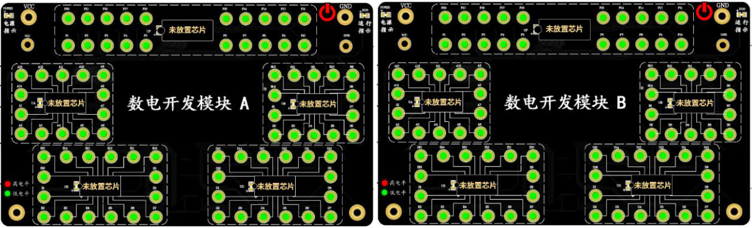

⑶ 数电开发模块（2块）：

⑷ 阻容与AD/DA模块

⑸ 自主设计模块

2、 嵌入式处理器与数据采集卡

实现数智化实验管理、数据采集传输，统一管理实验课件、框图、报告模板，一键采集逻辑状态。

全程跟踪学生实验过程，实时记录用时、电路搭建、数据测量等信息并上传服务器。

支持师生实时交互，教师可远程查看实验数据、波形，在线指导与监控。

硬件配置：5 个网口、4个USB口、1个HDMI口，可接入 4 台实物仪器；处理器≥4 核 Cortex-A55/2.0GHz，存储≥2G LPDDR4+32G EMMC。

3、 11.6寸人机交互液晶屏，液晶屏用于实验交互和电子报告生成。

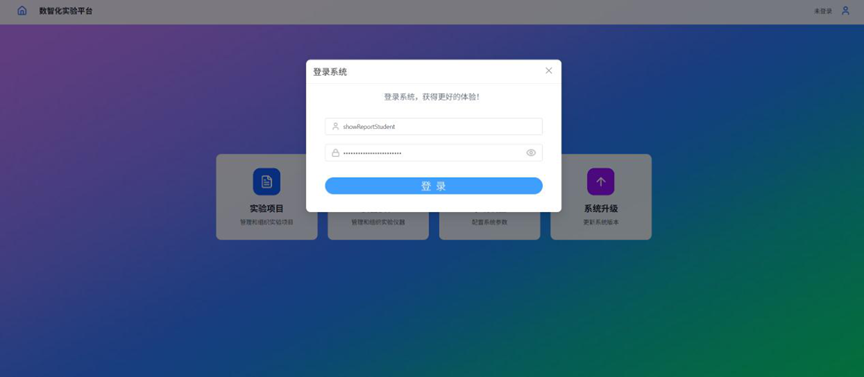

① 学生用户在实验设备中登录

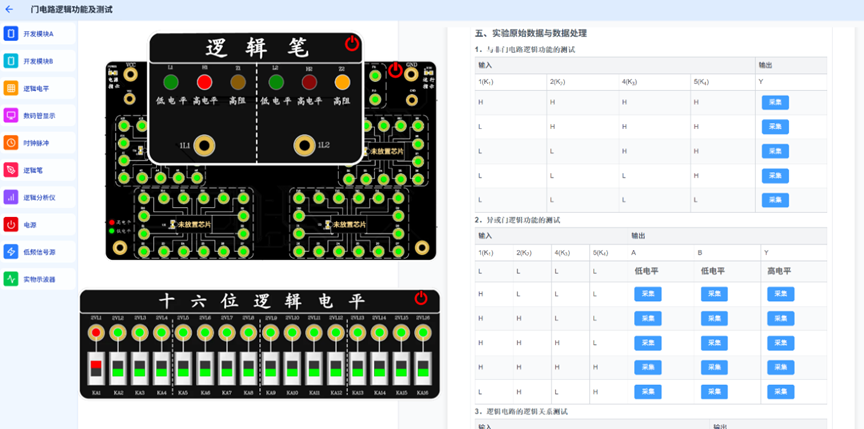

② 实验界面进入对应实验报告编辑界面

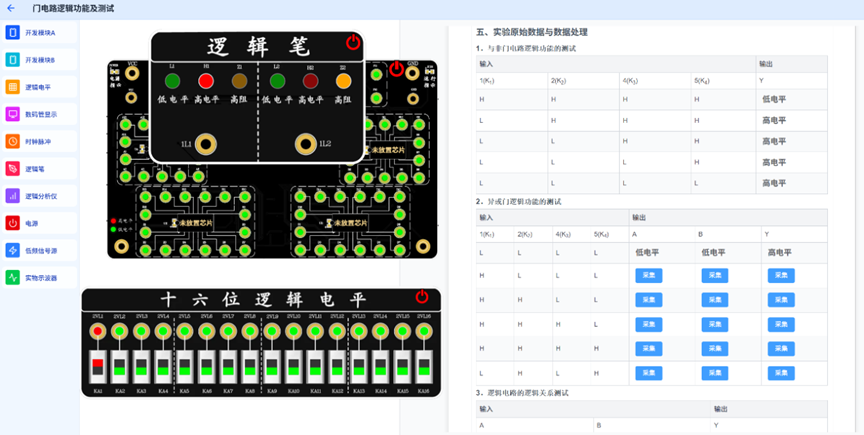

③ 实验中的实验数据部分，可通过实验报告中的内嵌的数据获取按钮获取实际的测量数据；

④ 实验报告中的实际硬件实验数据被记录进管理系统中，数据在线关联到学生的实验报告中，教师可在管理系统中获取学生的实验报告数据；

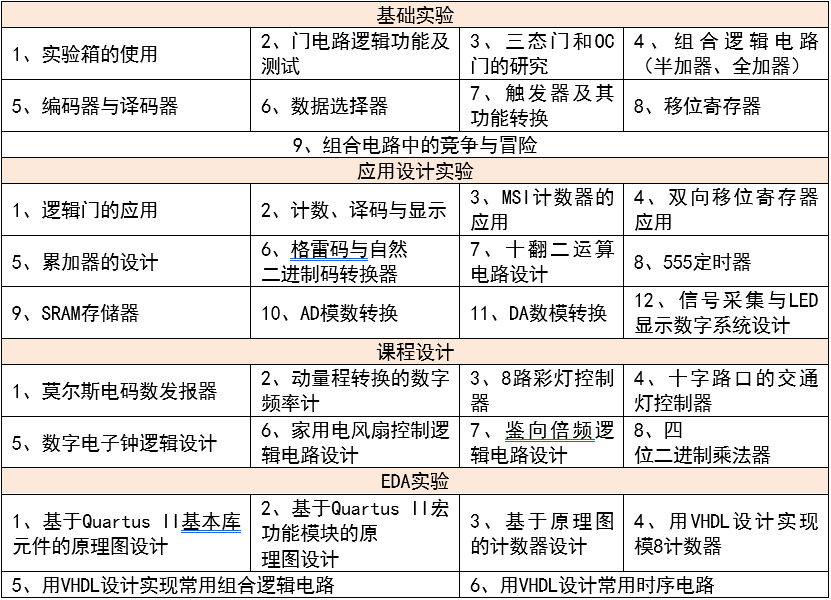

四、实验内容

注：需要完整解决方案或申请<试用账号>，请致电我公司（025-84585075）或发邮件到njrzkj@126.com获取。
