一、简述

1、本平台采用 3U 标准机箱式结构，学生通过浏览器开展在线实验，实验对应真实硬件，硬件资源动态分配，单平台支持 20 人并发实验，多平台可级联。

2、在网管与操作平台支持下，学生可实时搭建、控制硬件电路，完成电子系统设计、在线加载程序、选取测试点，并通过虚拟仪器实时测试性能。

3、平台配备基于真实面板设计的虚拟仪器，含双通道示波器、DDS 高低频信号源、频率计、扫频仪等，兼顾实时测量与实际仪器操作训练。

二、电子系统综合设计在线实验平台架构

三、电子系统综合设计在线实验平台参数

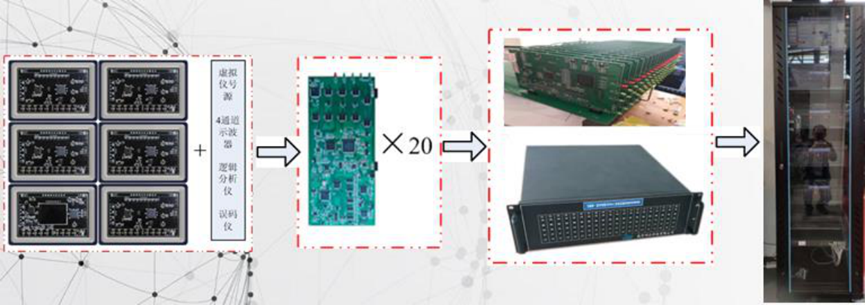

本实验平台采用3U 标准机箱，单机箱可插20 块电子系统综合设计在线实验板卡，支持24 小时无人值守、浏览器访问，实验对应真实硬件，资源动态分配。

实验板卡集成丰富硬件资源：

（1）搭载多种运放、高速比较器及有源 / 无源器件，可在线搭建调理、放大、整流等电路。

（2）集成多类型 AD/DA 芯片，支持串行 / 并行、双极性、Σ-Δ 等模数 / 数模转换电路设计。

（3）内置双 STM32F407 + 双 FPGA，支持远程加载程序，可开展总线采集、数字信号处理、软件无线电等开发。

（4）配备温度、光敏、气敏等传感器，支持传感器接口与电桥电路设计。

（5）内置32×32 模拟交换矩阵，支持浏览器端灵活连线搭建各类接口与调理电路。

（6）集成 80MHz–300MHz 超短波功放与阻抗匹配网络，可通过矢量分析仪研究阻抗匹配。

板卡自带高性能虚拟测试仪器：双通道 DDS 信号源、4 通道示波器、8 通道逻辑分析仪、1MHz–900MHz 矢量分析仪等，采用真实仪器面板，B/S 架构网页操作。

平台支持三大类在线实验：虚拟 / 智能仪器设计、电子电路设计、嵌入式 / FPGA / 软件无线电算法开发，并配套完整实验指导书、电路与软件例程。

四、电子系统在线设计界面

1、 虚拟仪器

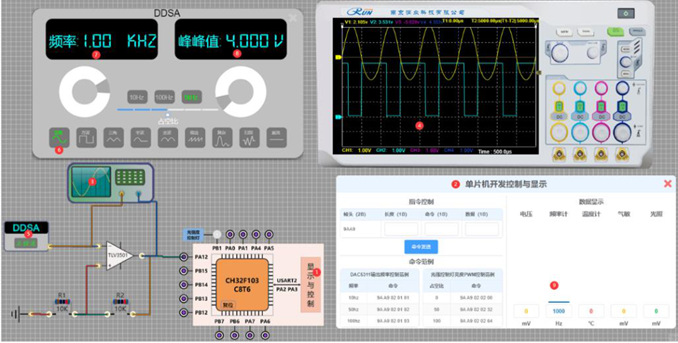

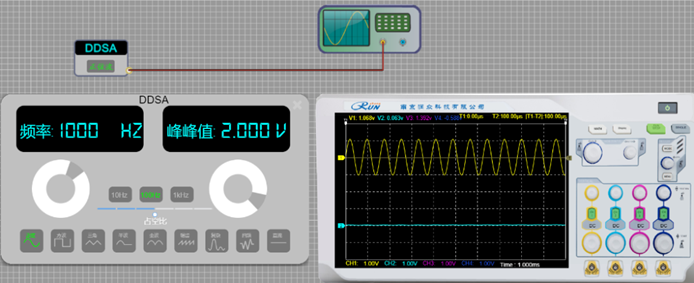

DDS信号源与4通道示波器

扫频仪

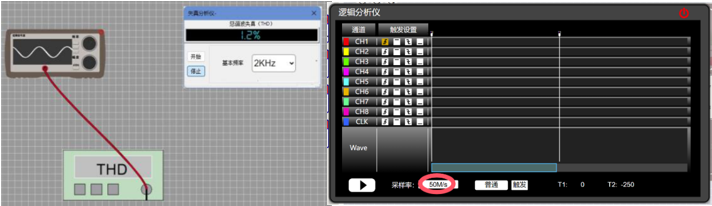

失真度仪                                   逻辑分析仪

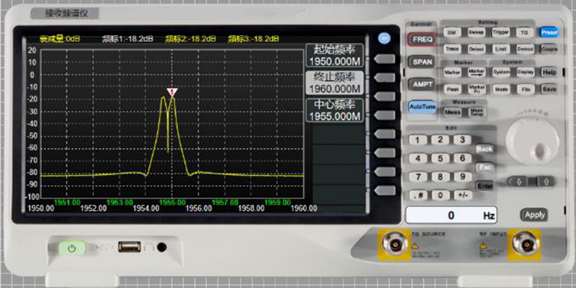

频谱仪

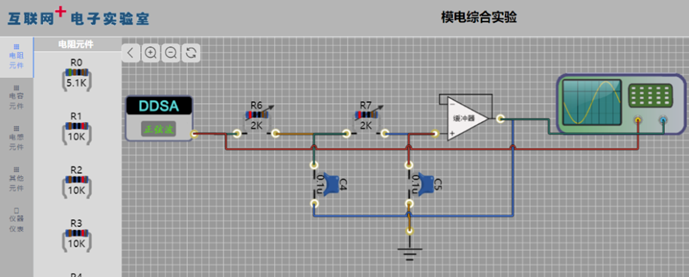

2、电子电路设计

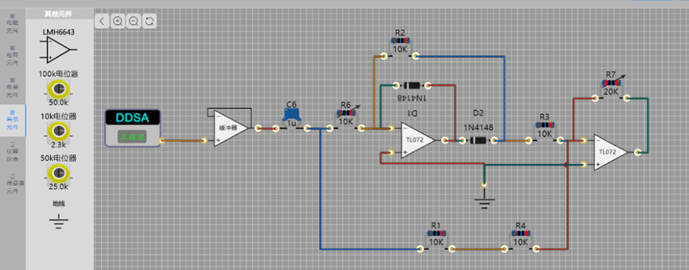

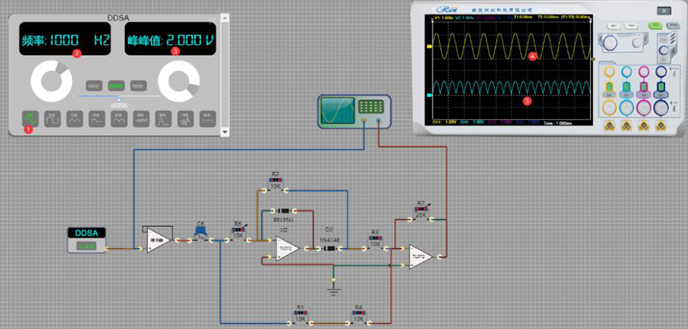

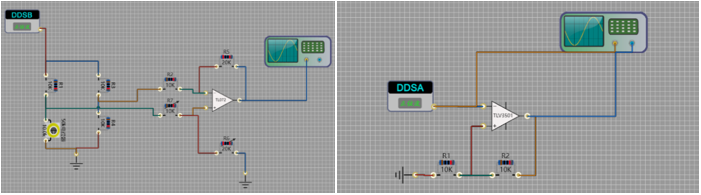

精密整流电路

波形变换电路

电桥电路                                    频率计输入电路

精密整流电路

谐振电路

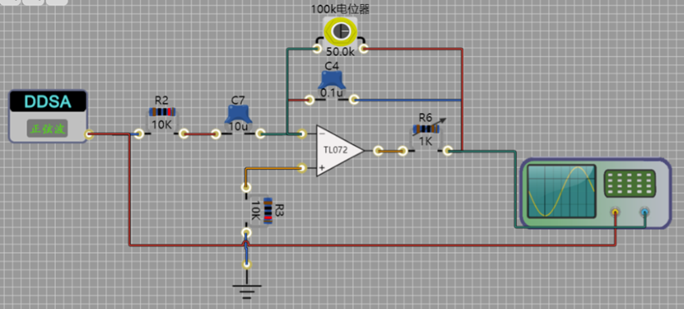

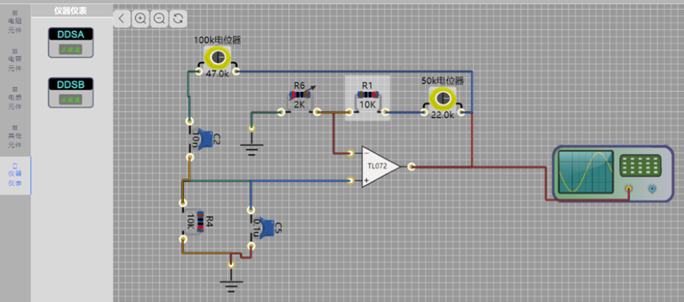

模拟滤波器

3、电子系统设计

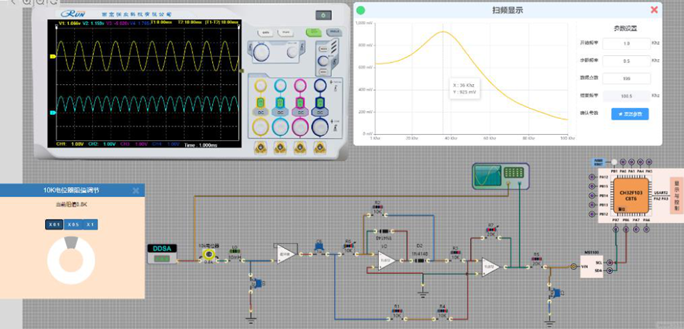

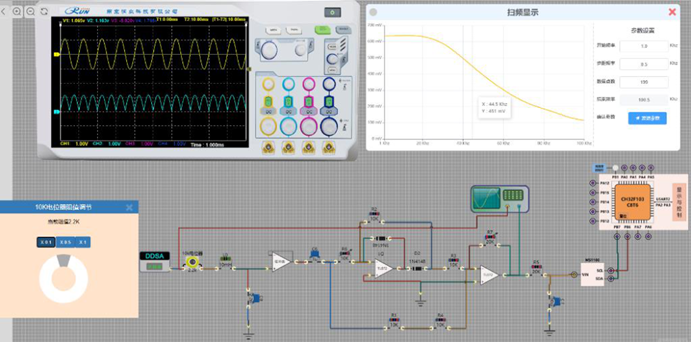

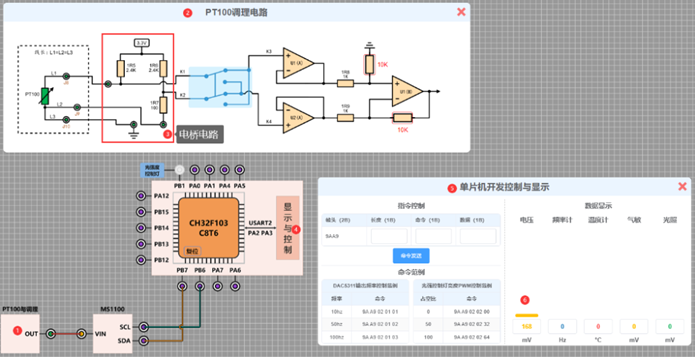

PT100信号感知放大采集

虚拟仪器激励观测信号感知放大采集

频率计

4、传感器测量

数字温度计

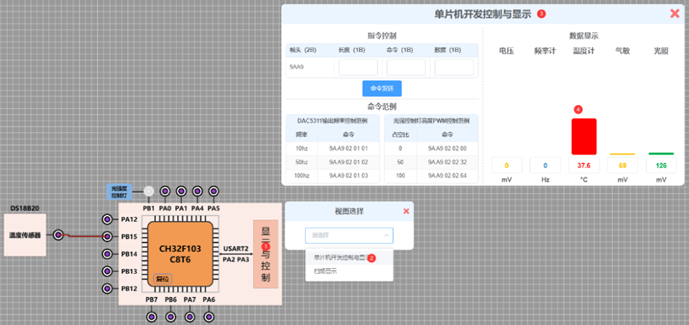

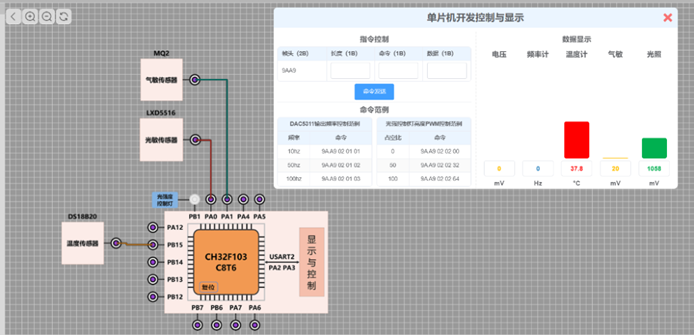

温度、光敏气敏电路连线设计

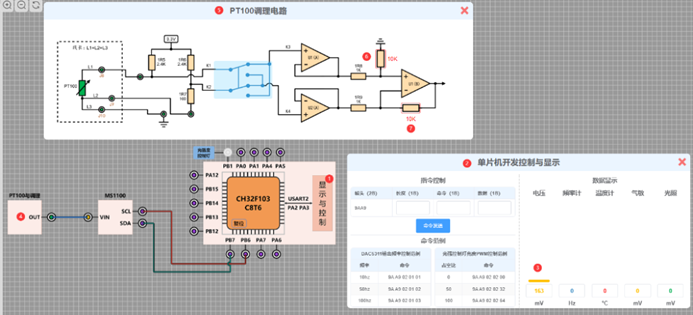

PT100温度计电路连线设计（含电桥电路）

5、微处理器开发

模数转换

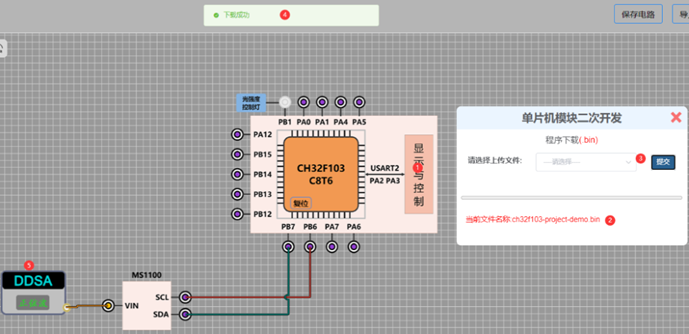

模数转换芯片MS9714

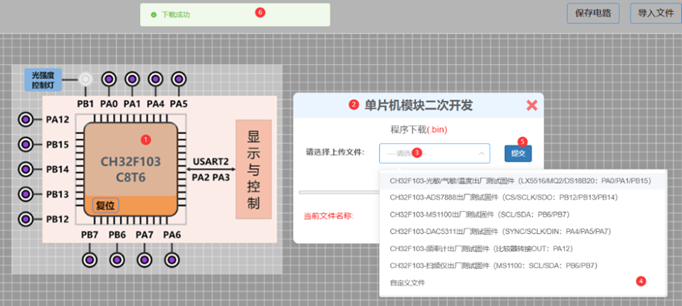

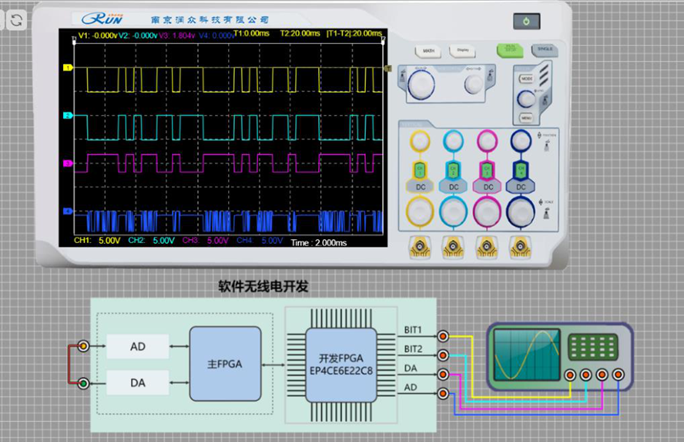

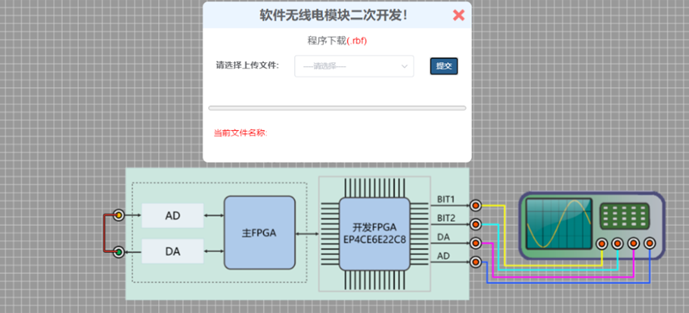

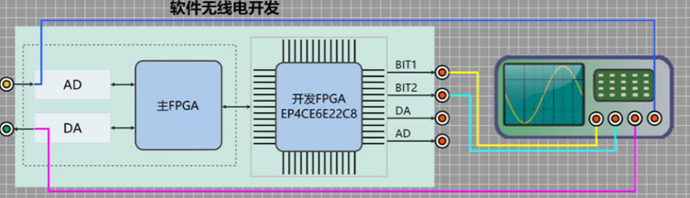

通信算法设计、加载与在线测试

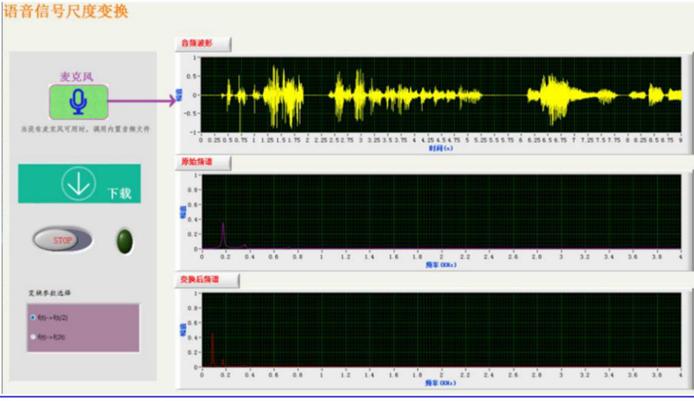

语音尺度变换

6、射频电路调测

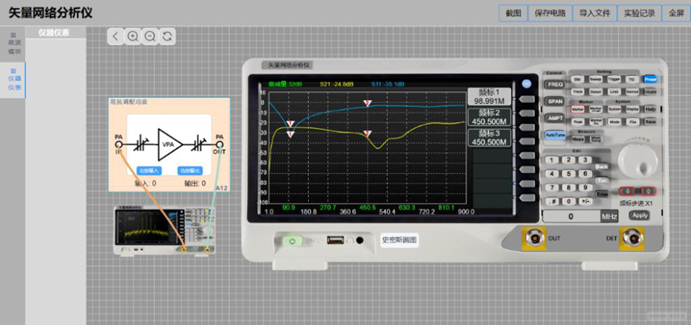

超短波功放S参数测量

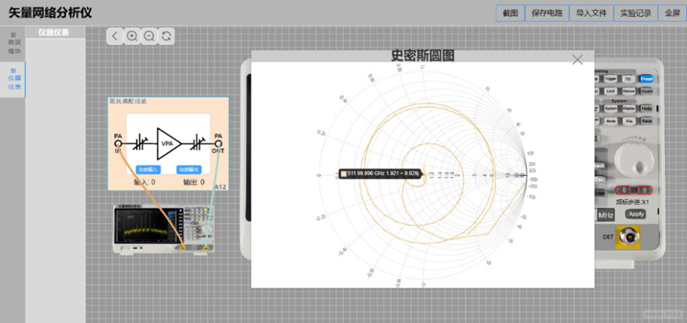

阻抗圆图测量

注：需要完整解决方案或申请<试用账号>，请致电我公司（025-84585075）或发邮件到njrzkj@126.com获取。
