一、简述

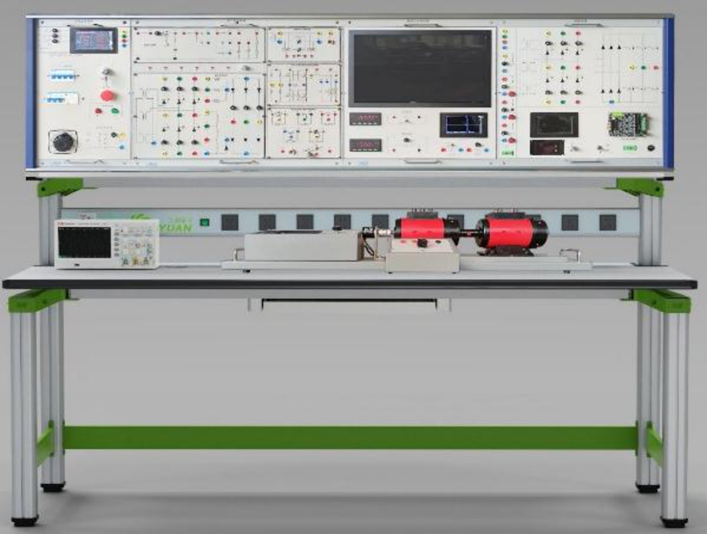

我公司研发的电力电子与电机拖动综合实验台，是结合国内外先进技术优化升级的新一代实验设备。设备严格按照高校《电机学》《电机与拖动》《电力电子技术》《电力拖动自动控制系统》等课程实验大纲设计，可开展电机学、电机拖动、电力电子技术、交直流调速、电机控制等多类专业实验。

该设备既可用于高校现有电机、电力电子及电气控制实验设备的更新改造，也适合中高职及职业技术院校新建、扩建实验室，快速开设实验课程，同时还能为教师与研究生开展逆变器设计、无功补偿算法、电机控制算法、高性能变频调速等科研工作提供优质实验平台。

二、实验平台特点

1、综合性强：可完成各类院校电机、电力电子及电气控制相关课程的全部实验项目。

2、适应性强：采用挂箱式设计，可灵活选配模块，满足不同学校、不同课程的教学需求，实验深度与广度可按需调整。

3、整套性强：仪器仪表、专用电源、电机、实验部件及连接导线等配套齐全，完全贴合实验教学要求。

4、直观性强：实验挂箱面板配有清晰原理框图，功能分区明确，操作与维护简便。

5、安保性强：配备大功率隔离变压器、电压型与电流型漏电保护装置；可自动检测、记录连线错误并告警，保障用电安全，便于教学评估。

6、开发性强：驱动控制与触发信号由嵌入式处理器生成，提供配套协议与下载软件，支持师生自主开发电力电子与电机控制算法。

7、实验模式灵活：支持线上线下双模式实验。线上可通过浏览器完成电路搭建、参数调节、在线测量、数据存储、报告生成与上传，实物平台同步响应，实验不受时空限制。

8、实验过程跟踪：可自动记录实验过程、测量数据、起止时间、错误次数等，检测严重连线错误并判断是否可加电；数据存入服务器，教师可随时回放查看

电力电子与电机拖动实验平台

三、技术指标

1、 ▲实验平台电力电子单元支持线上线下两种实验模式，线上实验时学生能在有网络的地方远程控制实物平台，通过浏览器完成实验电路搭建、电路参数调整、实验数据测量、实验电路与测试数据存取、实验报告设计上传等实验操作。

2、供电挂箱采用三相五线制，额定电压 380V±10%，频率 50Hz，装机容量≥1.5KVA。标配 1.5KW 隔离变压器，内置内外电压型及电流型漏电保护；三相电源经钥匙开关、接触器、隔离变压器、三相调压器后输出，实现电网隔离，保障安全。

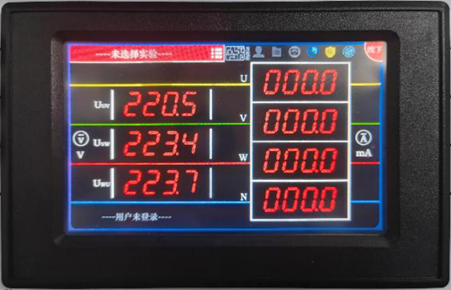

配置功能：三相数控调压器：0~450V 可调；单相调压器：0~250V 可调；钥匙开关：控制电源输出；急停按钮：应急切断电源；内嵌 5 寸 TFT 触摸屏：实时监测并显示三相线电压、调压器输出电压、三相线电流及零线电流；支持线电流阈值设定、过流断电保护、接线错误告警，可显示电力电子实验菜单。

3、电力电子挂箱

标配单相调压、DCDC、SPWM 单相脉宽调制、晶闸管主电路、器件特性测试、触发信号产生、零电压开关、无功补偿8 个模块，各模块配有功能框图。学生可通过导线自主搭电路，配合示波器、交直流电表完成实验。

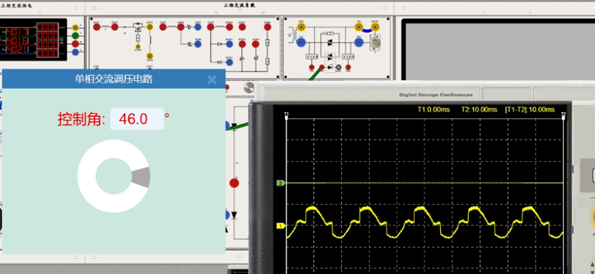

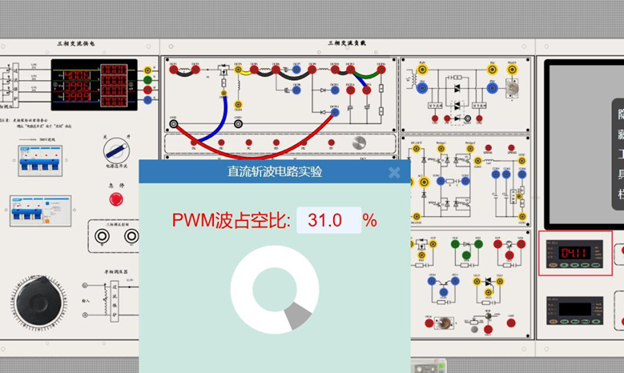

1、支持线上实验，可在浏览器端搭建电路、调参、测量数据与波形。

2、触发信号模块采用嵌入式处理器，有6 路触发输出，占空比与频率可通过供电挂箱触摸屏菜单调节。

3、零电压开关模块设专用测试点，可用示波器同时观测开关管端电压与触发脉冲，直观判断零电压开通。

4、无功补偿模块支持静止无功补偿、静止同步无功补偿两种模式，可通过智能电表 / 示波器观测电压、电流波形与相位关系，分析补偿效果。

4、仪表挂箱

由直流电压表、直流电流表、智能交流电表组成，均带钮子开关，可切换测量内部 / 外接信号。

1）直流数字电压、电流表

直流电压表：量程 200mV/2V/20V/200V，四位显示，精度 0.5 级，输入阻抗 10MΩ；支持手动 / 自动换档，越界报警，带 485 通信。

直流电流表：量程 2mA/20mA/200mA/2A，四位显示，精度 0.5 级；越界报警，带 485 通信。

2）智能交流电表

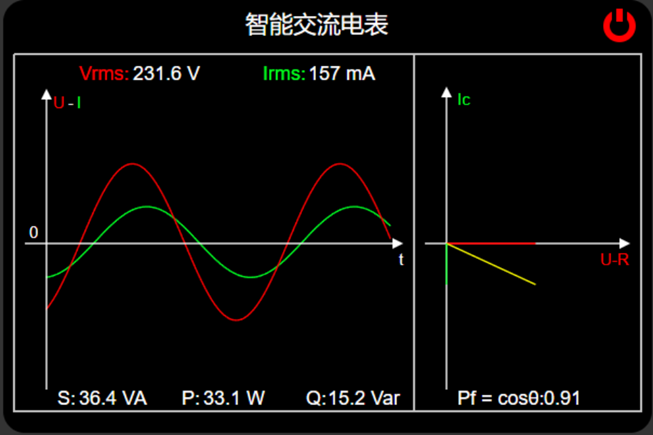

采用专用电量芯片，可同时测交流电压、电流、有功 / 无功 / 视在功率、功率因数；5 寸 TFT 屏实时显示波形、矢量图，自动识别感性 / 容性负载；支持浏览器远程测控。

电流表：0～10A，0.5 级；电压表：0～500V；功率因数：0.3～1.0

注：需要完整解决方案或申请<试用账号>，请致电我公司（025-84585075）或发邮件到njrzkj@126.com获取。
