一、简述

实验平台用于高校数字信号处理课程实验及行业算法验证、研究，支持线上线下混合实验。线上可远程操控设备、配置参数、加载验证算法，教师可实时讲解比对算法特性，内嵌任意信号发生器、示波器等多种虚拟仪器。

平台分硬件和软件单元：硬件含4路C波段射频信号侦测单元、4通道高速采集与处理单元、传输交互与显示单元，支持多专业本科及研究生开展创新实验和算法研究；软件含算法例程、数据采集软件、BS架构网管及线上操作软件。

二、实验平台架构

平台用于完成信号处理相关课程实验，核心由信号接收与处理单元、计算机组成。

（1）信号接收与处理单元含四大子单元：

信号接收子单元：4个通道，接收C波段信号，采用模块化级联架构，含天线、低噪放、变频器等组件；

高速采集子单元：4个通道，采集中频或信号源信号，采用14位250MSPS的AD9643芯片；

信号处理子单元：含小规模和大规模FPGA，分别用于基础实验（高效）和综合/工程类实验；

传输与显示子单元：实现PC与FPGA的数据交互，完成参数发送、算法加载、结果接收及信号显示。

（2）计算机主要用于完成“信号处理”实验数据接收、信号处理实验仿真、信号处理算法开发。

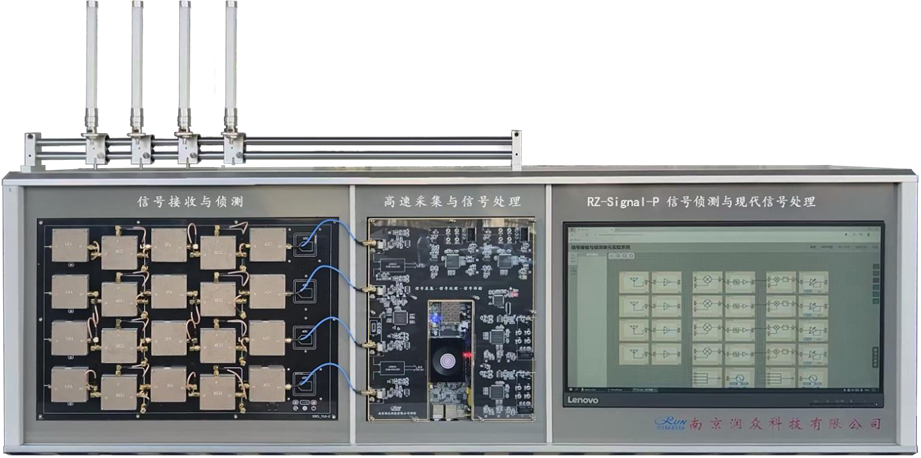

实验平台结构图

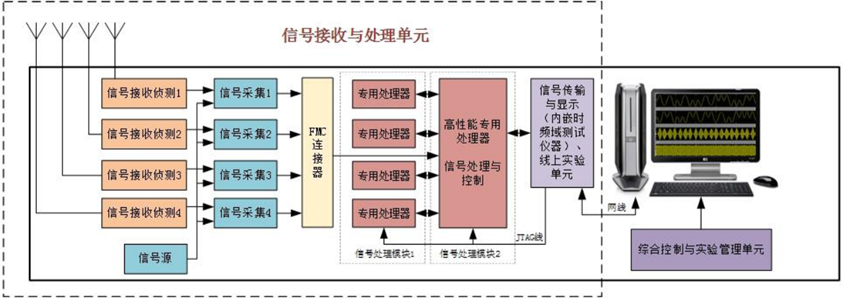

信号接收与处理单元框图

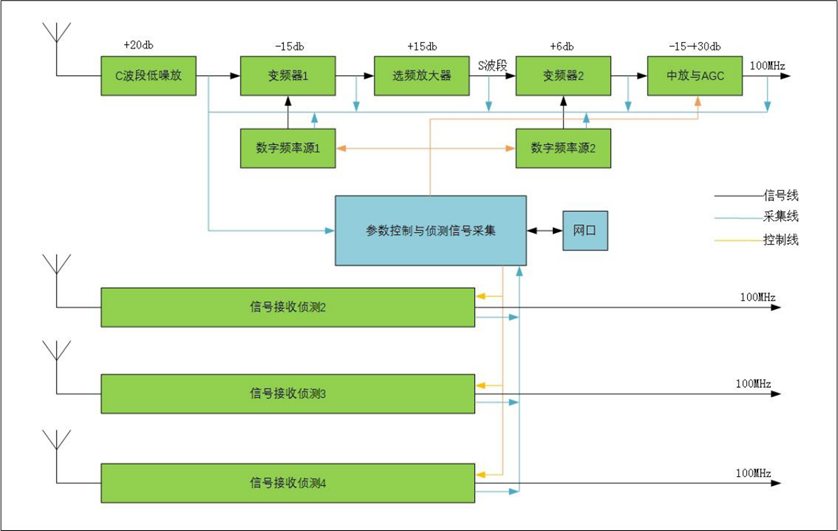

信号接收子单元框图
