一、产品概述

本相控阵天线系统实验平台，由S 波段有源相控阵天线系统和天线测试系统组成，专为通信、电子、微波等专业的《天线设计》《微波技术与天线》《天线测量》等课程教学、实验、实训、示教及毕业设计研发。

1、S 波段有源相控阵天线

2.5GHz 高性能智能天线，集成幅相控制、T/R 模块、微带天线阵列，支持 0–358.6° 相位调节、0–31.5dB 衰减控制，具备小型化、高可靠、高自由度特点，可用于军事通信、雷达、电子对抗及商用通信系统。

2、天线测试系统

由发射机、支架、接收机、转台及测试 / 分析软件组成，可实时测量天线方向图、增益、极化等参数，原理清晰、测量精度高，满足高校天线测量教学与科研需求。

二、S 波段有源相控阵天线系统

1、模式自由切换：各通道可独立切换关闭、接收、发射模式。

2、波束动态控制：支持波束赋形与 ±30° 波束扫描，相位步进 1.4°，幅度步进 0.5dB。

3、模块化架构：8 通道标准化模块设计，支持独立升级扩展，三线串行控制，保证多通道幅相一致。

4、商用兼容集成：兼容主流射频仪器与上位机，提供标准串口及 API，支持多种幅度加权算法，适配通信、雷达等场景。

三、天线测试系统

1、单机即可完成天线多参数测量。

2、方位、极化 360° 电控自动扫描，支持俯仰调节，可测 H 面、E 面。

3、发射机可存储 5 组频率功率参数，一键调用。

4、支持收发独立 / 联动模式，有线 / 无线控制，适合室外远距离操作。

5、接触式射频转动关节，全频段插入损耗＜6dB。

6、人机友好软件，支持辐射参数报告一键生成。

7、嵌入式矢量网络分析仪，一次扫描可测 S11/S21、驻波比、阻抗、群延时、相位等参数。

四、实物图片

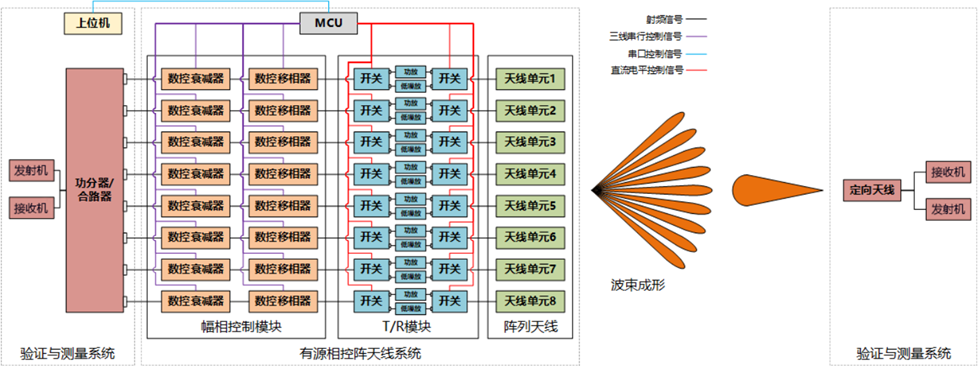

相控阵天线系统实验平台系统框图

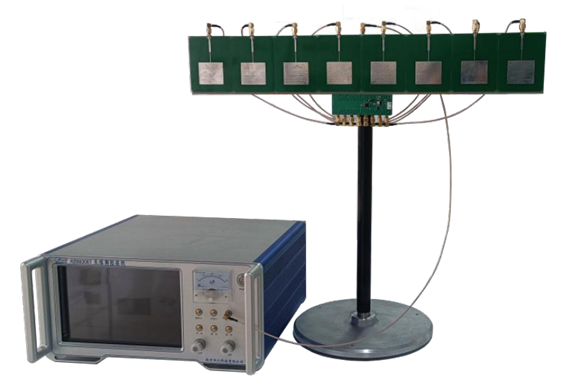

S波段有源相控阵天线系统

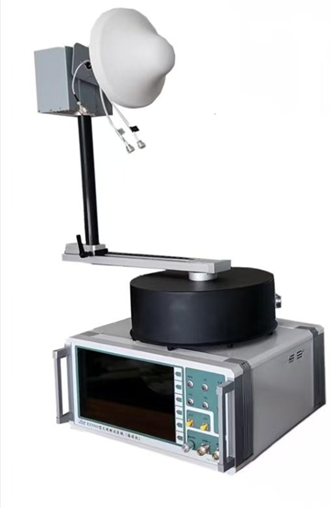

天线测试系统

五、设备配置

1、S 波段有源相控阵天线系统：幅相控制模块、T/R 模块、阵列天线、配套控制软件。

2、天线测试系统：发射系统、发射支架、接收系统、接收方向转台、接收极化转台、天线测试软件、数据分析软件、电磁波特性分析虚拟仿真软件；天线虚拟仿真设计平台（选配）。

3、嵌入式测量仪表（选配）：嵌入式频谱仪、嵌入式矢量网络分析仪，集成于天线测试系统。

4、微带天线（选配）：阿基米德螺旋天线、准八木天线、半波偶极子天线、二单元矩形阵列天线。

5、其他天线（选配）：喇叭天线、八木天线、抛物面天线、全向天线、平板天线、对数周期天线等。

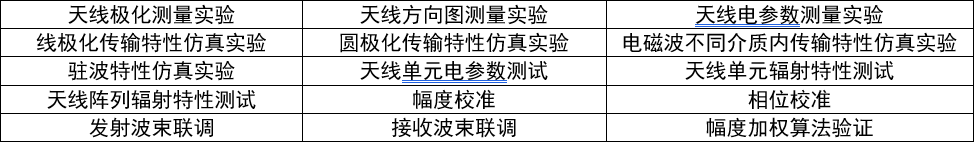

六、实验内容

注：需要完整解决方案或申请<试用账号>，请致电我公司（025-84585075）或发邮件到njrzkj@126.com获取。
