一、简述

       5G与北斗（GPS）综合应用实验箱主要用于满足相关专业学生完成电子技术课程设计与工程应用实训，实验箱标配工业级5G模块、北斗与GPS模块、WIFI模块、微处理器模块和7寸TFT液晶模块，学生可通过关联相关模块进行基于5G模块的通信业务开发、基于定位模块位置数据解析和定位软件开发等开发。

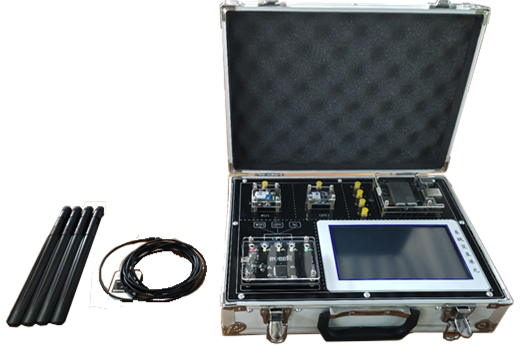

二、实验箱图片

三、技术参数

1、实验箱整体采用模块化结构，主处理器采用stm32f407，5G、北斗、WIFI模块通信接口悬空，学生可自主设计模块和处理器间的硬件接口；

2、5G模块：5G模块支持分集接收功能的 5G NR/LTE-A/UMTS/HSPA+无线通信模块。

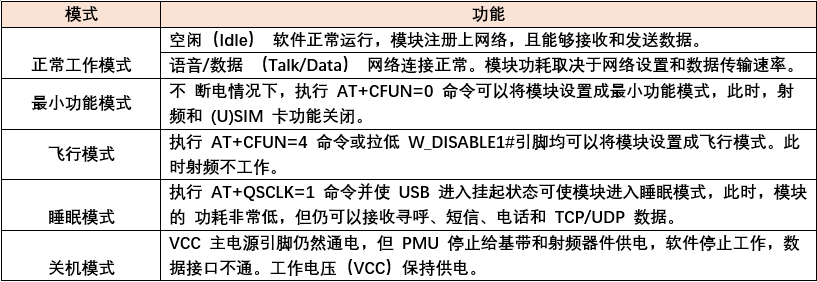

工作模式：

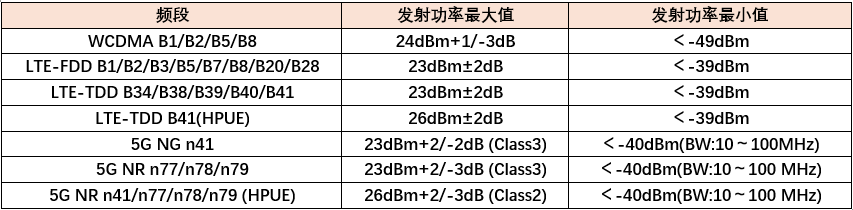

射频输出功率表

3、北斗定位模块

北斗定位模块是一款六合一多模卫星导航定位芯片，包含32个跟踪通道，可以同时接收六个卫星导航系统的GNSS信号，并且实现联合定位、导航与授时。模块具有高灵敏度、低功耗、低成本等优势，适用于车载导航、手持定位、可穿戴设备，可以直接替换ublox NEO系列模块。

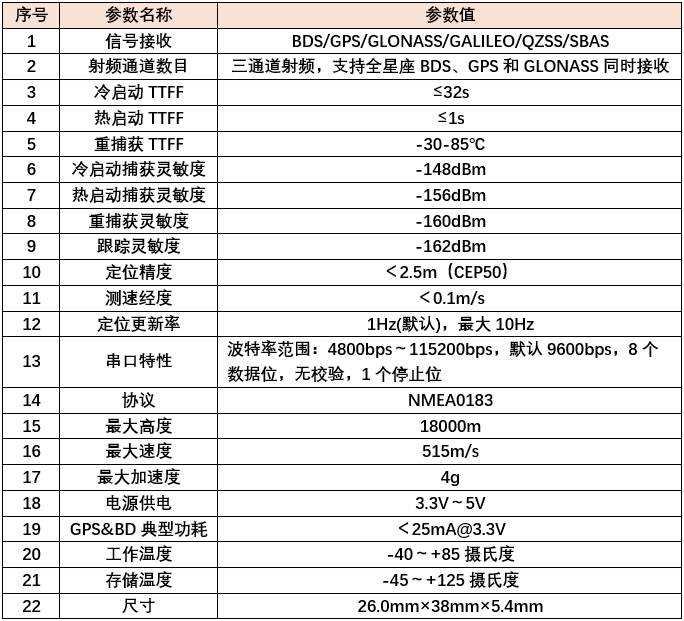

表1、基本参数

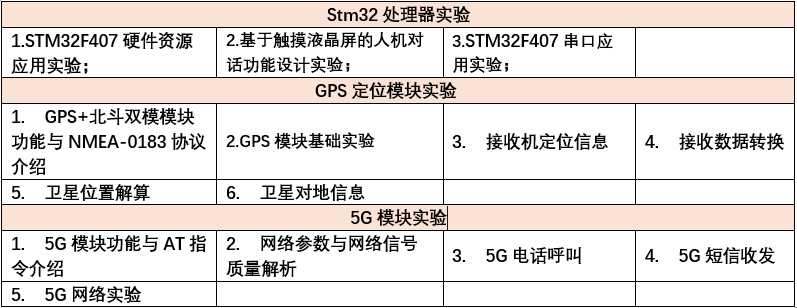

四、实验类型



开发平台综合实验

设计一个综合软件，7寸触摸液晶显示实验箱位置信息（经纬度、海拔、当前时间，卫星对地速度、卫星仰角、方位角等），绘制天空图；通过命令键选择信息发送信道（5G或WIFI），相关信息能在手机或PC机上显示。

 注：需要完整解决方案或申请<试用账号>，请致电我公司（025-84585075）或发邮件到njrzkj@126.com获取。
