实验平台：多课程融合贯穿、线上线下混合、数智化实验、教师在线监测；

支持实验：认知、原理、系统、电路达标测试，电路或算法替换沉浸式开发；

一、主要特点

实验内容：移动通信原理、移动通信网络等课程原理与系统实验。

实验模式：本地线上实验、远程线上实验、本地线下实验。线上实验真实电路、真实数据，线上线下混合，学生实验可不受时空限制。

实验类型：移动通信技术、移动通信网络、移动组网仿真、移动通信技术（沉浸式开发Matlab/MworkS、算法控件、FPGA算法设计）。

数字化管理：电路搭建过程、信号调测过程均能保存于服务器，教师能回放、在线辅导学生实验。平台支持教务管理、实验管理、设备管理、实验报告管理、学情分析等数字化智能化实验教学管理。

在线监测：学生实验结束或有实验问题求助时，教师可在其终端实时动态调测学生实验电路与测试结果，在线监测功能有效解决教师工位检查实验结果与辅导学生实验的工作量；

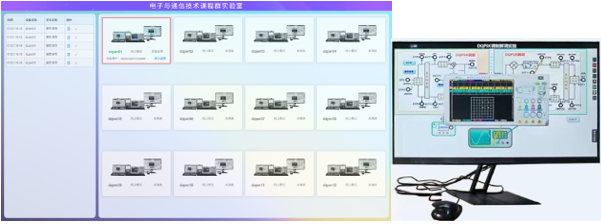

教师终端监控软件、教师终端显示1号桌学生实验电路与测试结果

二、实验平台

1、移动终端

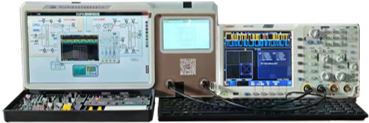

移动通信技术综合实验平台（移动终端）

移动终端既能完成移动通信原理实验又能作为一个移动终端进行手机的系统实验，支持以下实验内容：

⑴信源编码实验和声码器实验；

⑵信道编码实验（移动线性分组、卷积、交织）；

⑶扩频解扩、CDMA 编码实验、地址码的相关性与信号分解；

⑷时分复用与解复用；

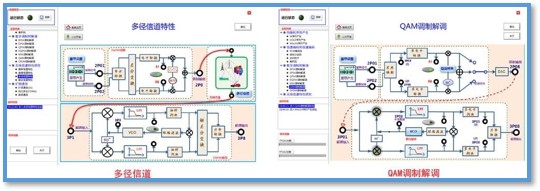

⑸各种调制解调实验（BPSK、QPSK、OQPSK、GMSK、QAM、OFDM，MIMO）；

⑹各单元级联起来组成一个移动终端系统实验（可以拨号通话）；

⑺移动终端 AT 命令应用实验

⑻移动通信信令流程实验（随机接入、系统消息过程、RRC 连接建立过程鉴权过程、UE级能力交互过程、安全模式交互过程、RRC 重配过程、发送短信、上网信令）

⑼智能手机实验平台工程参数实验（服务小区 ID；服务小区 SIB；驻留小区 PLMN、TAIB； T3412 信息；同频领区测量信息；异频领区测量信；服务小区 PDSCH 信道测量信息）

⑽有独立的移动全网（2G、3G、4G，5G）终端模块，基于该模块学生可以开发智能手机（可完成呼叫通话、短信收发、数据承载）、熟悉各种 AT 命令、开发基于公网的分布式数据采集系统；实时采集空口协议数据，跟踪分析并理解移动终端入网、语音通话、短信收发、上网、高速上传、高速下载、在线视频等操作对应的 Uu 口信令；

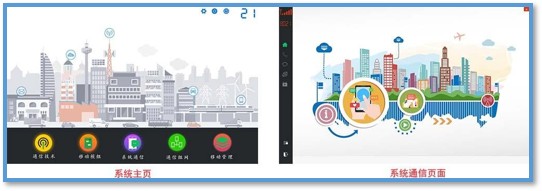

系统主页

物理层算法验证

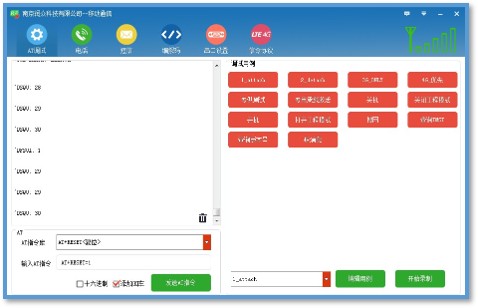

AT 指 令

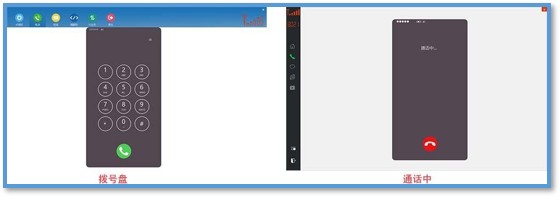

语音呼叫实验

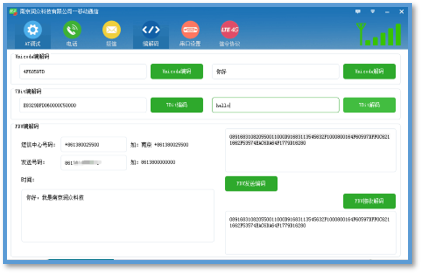

短消息解析及发送

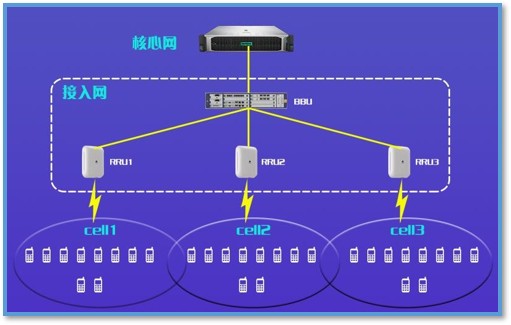

2、移动基带处理与射频拉远单元

移动基带处理单元

移动射频拉远单元

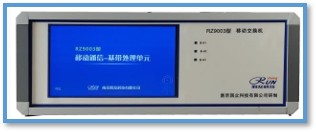

移动基带处理单元

1）、基带处理单元

移动基带处理单元主要负责移动网络的接纳控制、拥塞控制、UE 准入控制、负载检测、ICIC 等无线资源管理功能；支持自配置、自优化功能，可实现快速简单的开站和维护；采用扁平化的方式，上端通过网口和核心网进行通信，下端通过专用接口连接移动射频拉远单元。

（1）采用标准机架式结构，可扩展板卡，但设备支持 3 个扇区的扩展；支持设备的独立安装，机架式安装或挂墙安装；

（2）内置 7 寸液晶屏，可显示当前网络状态，网络中各终端设备状态的显示；

（3）接口类型丰富，支持网口，光口等多种类型的接口单元，可以对接不同类型的传输设备；

（4）支持接纳控制、拥塞控制、UE 准入控制、负载检测、ICIC 等无线资源管理功能；即插即用，支持自配置、自优化功能，实现快速简单的开站和维护；支持空口侦听同步、GPS 时钟同步；

（5）传输接口： 4 个 FE/GE 电口；提供交流转直流电源模块；

（6）基带单元接口：提供不少于 3 个 CPRI/IR 光口，支持 6.144G/9.8G 速率；

（7）可实现功能：①管理业务信道和控制信道；②动态查询各移动终端的工作状态；③给移动终端分配业务信道资源；④向移动终端发送各种信令信号；⑤将各终端所处状态及交换信息打包用光纤发给移动交换机；⑥切换并管理小区间的移动终端；

2）、射频单元

射频来源单元主要完成基带信号和射频信号的调制解调、数据处理、合分路等功能，和基带处理单元构成标准移动接入网系统；设备采用防护结构外壳，可以放置于室外露天环境，用于天馈线系统和室分系统；设备提供射频拉远通信接口，支持 1G 的接口速率；支持环境监测，故障告警等网管功能。

 技术指标：①载波/通道数：F:20M+10M+5M，E:20M*2+10M；②额定输出功率：F+A：10w/path，E：10w/path；③接口速率：不低于 1G；④组网方式：支持 LTE 基站射频单元级联；⑤安装方式：能够支持抱杆、挂墙、机柜等安装方式；⑥供电方式：POE 专用供电接口；

3、核心网单元

移动核心网单元

⑴移动核心网采用通用的 x86 服务器（硬件）+核心网服务（软件）的结构，可方便部署，灵活升级。

⑵设备采用标准服务器结构，内置独立的 PGW，SGW，MME，HSS 网元，可实现终端设备的接入和业务请求；

⑶★提供配套的专业核心网网管，采用 C/S 架构；支持核心网参数的离线配置；支持用户状态的实时显示（离线，空闲，主被叫，通话等）；

⑷支持数据备份和恢复，支持 SIM 卡信息的批量添加的导入；

⑸支持多基站设备，最大基站不少 10 个；支持终端个数不小于 100 个；

⑹提供 LTE 核心网 SGW/PGW 基础功能平台单元，支持核心网功能的计算、交换、存储等功能；

⑺支持标准的 S1 接口和 X2 接口；支持 UE 上下文管理；

⑻支持 UE IP 地址分配；

⑼支持认证鉴权、承载管理、移动性管理等功能，负责用户定位、寻呼过程、中继等信令处理功能，同时提供加密鉴权等功能，维护会话管理和话权调度功能；

⑽支持包括 bearer 承载的激活/关闭、UE 初始化连接、UE 对 SGW 网关选择、用户认证、用户临时 ID 分配等；

⑾支持将寻呼消息发送到相关的 eNB，可选执行寻呼优化；

⑿支持安全控制（鉴权认证、信令完整性保护和数据加密）；

⒀支持空闲状态 UE 的可达（含寻呼重传消息的控制和执行）；

4、支持移动通信系统实验

⑴业务验证：语音业务验证、短消息业务验证、上网业务验证、视频业务验证

⑵通信网络规划：4G&5G 网络搭建、核心网参数配置、接入网参数配置

⑶小区参数配置：小区基本参数介绍、终端参数配置及业务验证

三．5G移动通信仿真系统

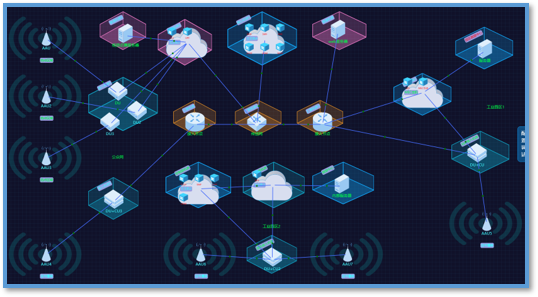

5G组网拓扑搭建

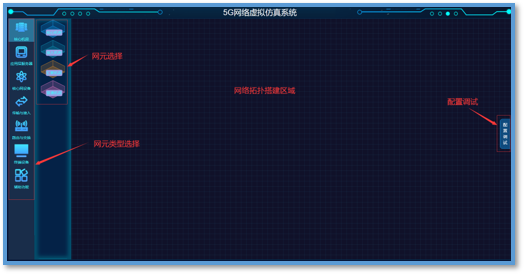

5G移动网络仿真系统为B/S架构系统，可以通过浏览器网页登录系统。进入系统后可以看到整个仿真页面，包含网元类型选择区域，网元选择区域，网络拓扑搭建区域，配置调试区域四个主要功能区域。

⑴网元类型选择区域，主要包含以下几种类型的网元：①通信机房：包含不同类型的机房；②应用层服务器：通用服务器，在仿真时，可以修改为各种功能服务器；③核心网设备：核心网设备，5G核心网为云主机；④传输与接入设备：主要为DU+CU、AAU等无线接入设备；⑤路由与交换：主要为路由器、交换机设备；⑥终端设备：主要为手机终端和计算机终端；

移动网络拓扑搭建

⑵配置调试区域，主要为实验过程中工具选项，包含设备开关机，告警信息，保存实验，加载实验，实验截图等功能。

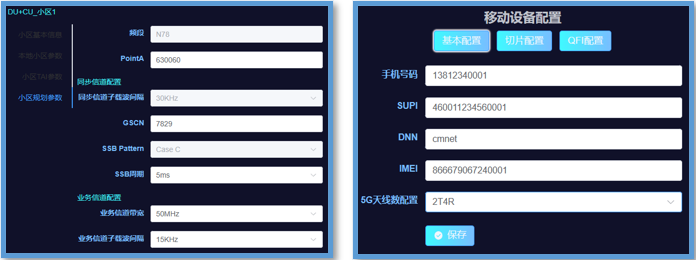

参数配置

⑶支持的仿真内容包括：①5G仿真实验系统介绍②5G网络组网方案③5G网络的架构演进④5G建设方案规划设计⑤5G接入网配置⑥核心网参数配置⑦终端配置及网络业务验证

四、实验室布局图

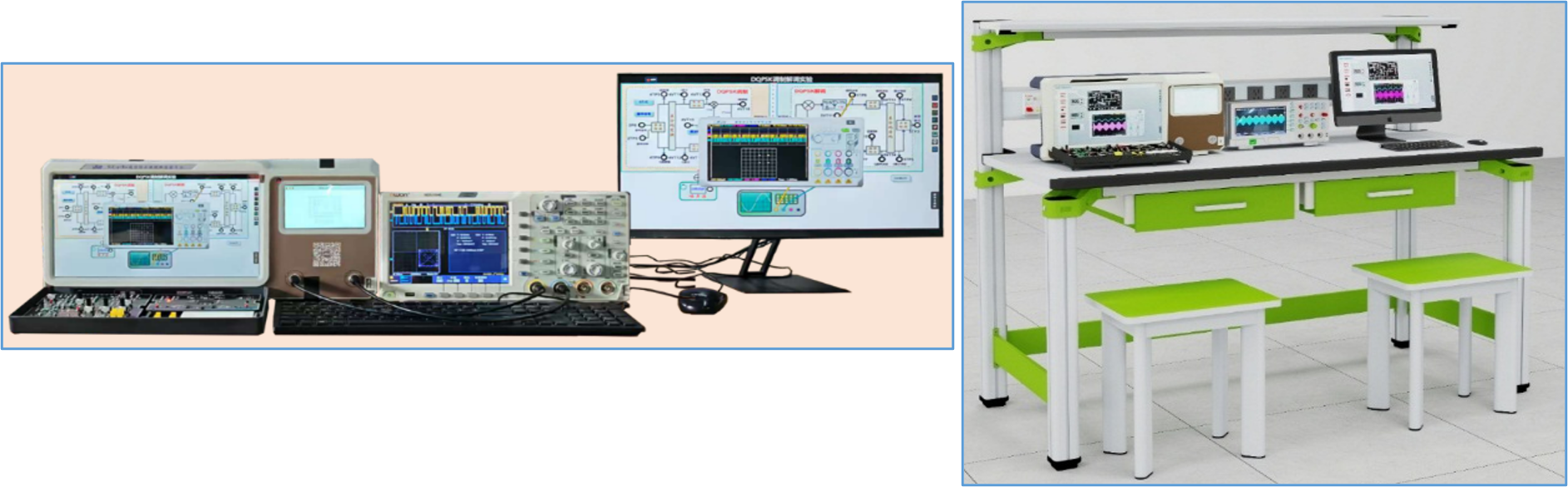

工位配置

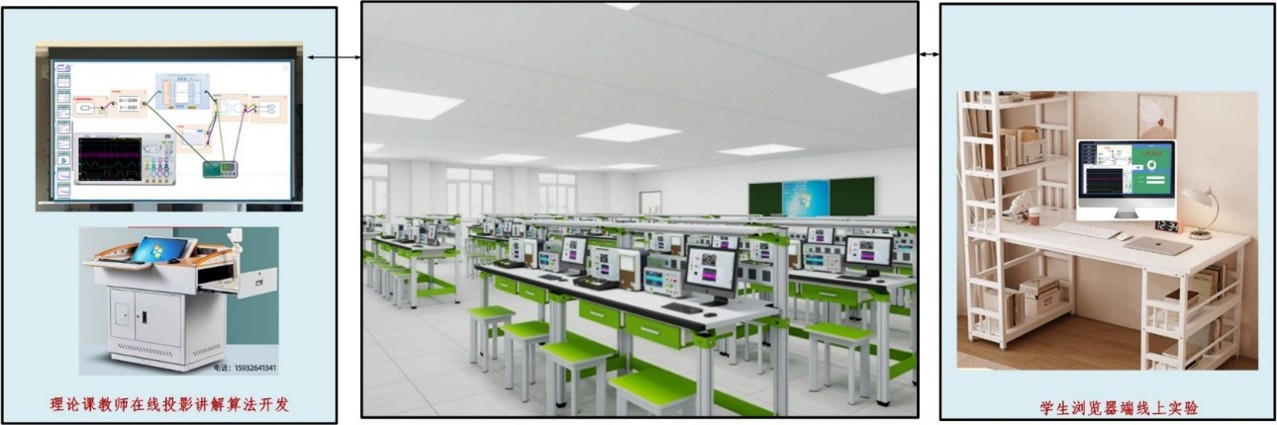

实验室布局（含教师线上、学生远程线上）

       注：需要完整解决方案或申请<试用账号>，请致电我公司（025-84585075）或发邮件到njrzkj@126.com获取。
