软件无线电RZ8692
一、产品特点
1、基于LABVIEW软件、SOPC芯片和100M网口，能观测研究通信系统任一节点时域频域波形、相关点的眼图星座图、信道算法测试。
2、学生能参与通信系统全流程参数设计：信源编码选择、信道纠错编译码流程展示与码型选择、成形滤波器和匹配滤波器设计与更新、调制解调方式、调制解调载波、定时跟踪采用Gardner算法、载波跟踪采用Costas环、增益控制支持MGC（手动增益）和AGC（自动增益）两种方式、系统性能跟踪、Labview上层可以观察调制信号频谱以及基带波形、解调信号基带波形、频谱、眼图、星座图等；
3、系统全开放，能实现远程开发加载、远程实时波形观测性能测试的闭环通信实训系统；
4、学生可以在实验箱端通过示波器进行实验，也可通过网络在远端进行实时实验；

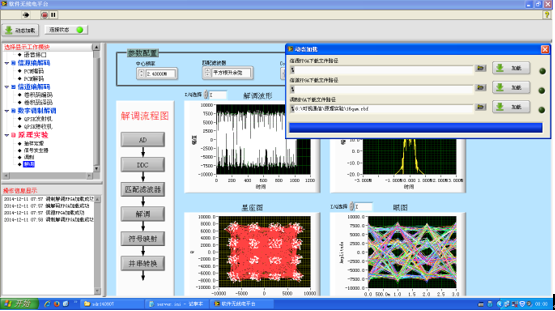

5、基于LABVIEW软件显示时域频域波形：
● 软件采集数据到本地进行后续信号处理，支持实信号、复信号（基带IQ）存储方式；
● 虚拟示波器(Labview)，时域波形展示，时间、幅度相关信息
● 眼图、星座图展示
● 虚拟频谱仪（Labview）
FFT可加窗函数（矩形、三角、汉明、高斯、凯泽……）；
支持中频全景，通过选择分析带宽提高频率分辨率，支持PeakHold、平均等频操作；
三维瀑布图显示：从时间、频率、能量三维角度对频带信号进行监测。
注：需要完整解决方案或申请<试用账号>，请致电我公司（025-84585075）或发邮件到njrzkj@126.com获取。
